Éditeur d'assistant de perçages
|
|
Éditeur d'assistant de perçages |
Accès icône :
Localisation : Méthodes d'usinage \ Éditeur d'assistant de perçages
A l'instar de la création d'une méthode "générale", cette fonction permet de créer une méthode de perçage.
Cela permet ainsi de réaliser plusieurs opérations (centrage - perçage par exemple) et de pouvoir les utiliser ensuite en un seul clic.
Pour créer une méthode, il suffit d'aller dans l'onglet "Avancé" et de créer un nouveau document : Méthode de fraisage/Tournage.
Dans l'onglet "Méthodes d'usinage" choisir la fonction "Éditeur d'assistant de perçage".
|
Nouveau document Type Usuel Avancé Spécial Méthode de fraisage / Tournage Préparation d'usinage Machine Assistant Famille |
Une méthode de perçage, comme une méthode d'usinage est composée d'un enchaînement d'étapes qui définiront la géométrie à usiner, et les stratégies d'usinage.
|
|
Permet d'ajouter une ou plusieurs opérations dans la méthode. Les opérations sont des opérations 2D qui sont les suivantes :
|
||||||||||||||||
|
|
Permet de supprimer une opération dans la méthode.
|
||||||||||||||||
|
|
Permet de dupliquer une opération dans la méthode.
|
||||||||||||||||
|
|
Permet d'ajouter des paramètres supplémentaires dans une opération tel que des conditions de coupe, des commentaires ... |
||||||||||||||||
|
|
Permet de définir des règles supplémentaires avec dans un programme en Visual-Basic.
|
||||||||||||||||
|
|
Permet de supprimer les formes coniques. |
||||||||||||||||
|
|
Permet de conserver les formes coniques. |
||||||||||||||||
|
|
Permet de visualiser le profil extérieur. |
||||||||||||||||
|
|
Mode aperçu Ce mode permet de visualiser le résultat. Cliquer sur l'icône permet de basculer du mode aperçu au mode création et inversement. |
||||||||||||||||
|
|
Mode création Les formes présentes dans la vue 2D peuvent être étirer à souhait. Ce mode permet de les modifier. |
||||||||||||||||
|
|
Il est possible de zoomer sur la vue 2D avec la molette de la souris. Cette icône permet de recadrer les éléments au centre de la vue 2D. |
Dans l'exemple ci-dessous, la méthode permettra de réaliser un perçage et un fraisurage.
Etape 1 : Création du perçage
L'opération désirée est ajoutée avec le bouton suivant :
|
Activé : permet de rendre optionnel cette étape d'usinage.
Choix d'outil : permet de définir le mode de sélection de l'outil.
Z départ : permet de définir l'altitude d'usinage.
Profondeur : permet de définir la profondeur à usiner.
Percer à la fraise : permet de choisir si l'on souhaite percer le trou à la fraise (contournage) ou avec un foret.
|

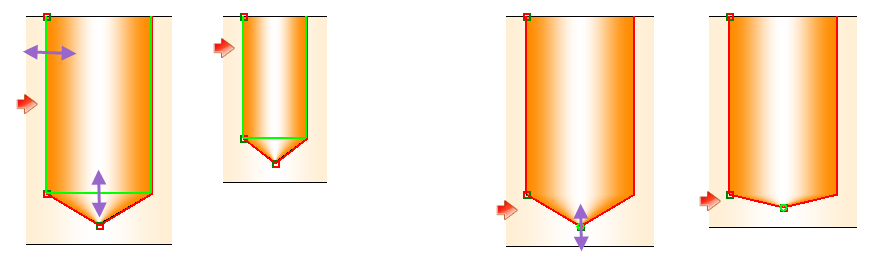

Pour n'importe quelle opération, il est possible de cliquer sur un élément géométrique de la vue 2D pour la modifier. La forme géométrique qui est modifiée apparaît alors en sur brillance orange.
Dans le cas du perçage, il est possible de venir modifier :
- L'angle du cône avec le point vert,
- Le diamètre et la longueur avec les lignes vertes.
Etape 2 : Création du fraisurage
L'opération désirée est ajoutée avec le bouton suivant :
Un nouvel onglet est alors crée et une forme trapézoïdale est ajoutée à la vue 2D que l’on peut étirer à souhait.
|
Activé : permet de rendre optionnel cette étape d'usinage.
Choix d'outil : permet de définir le mode de sélection de l'outil.
Z départ : permet de définir l'altitude d'usinage.
Profondeur : permet de définir la profondeur à usiner.
|
Une fois la méthode choisie pour chaque empilement et la boîte d’analyse validée, les opérations seront créées dans le même ordre lorsque cette méthode sera appliquée.
Après validation, le document méthode est enregistré automatiquement dans le projet courant. Il ne sera donc exploitable que dans ce projet.
|
|
Pour qu'une méthode soit accessible dans tous les projets il est conseillé de la sauvegarder dans une bibliothèque (qui sera ensuite référencée dans les projets). |
