Ne pas remonter
Lorsque cette case est décocher TopSolid'Cam effectue des dégagements au plan de remontée sur tous les trajets en avance rapide.
Surfaçage souris composé d'une esquisse ayant au moins une trajectoire en avance rapide.
|
|
|
|

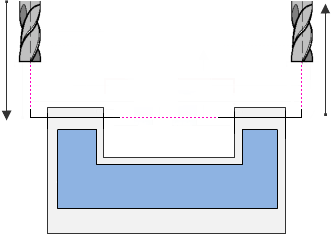

TopSolid n'effectue aucune remontée. La trajectoire en avance rapide se fait à la même altitude que l'esquisse. |

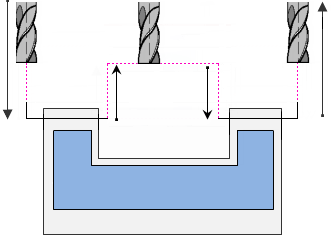

TopSolid effectue un dégagement au plan de remontée lors du passage en avance rapide puis redescend directement sur l'altitude d'usinage. |
Surfaçage souris composé de deux esquisses ayant des altitudes d'usinage différentes.
|
|
|
|

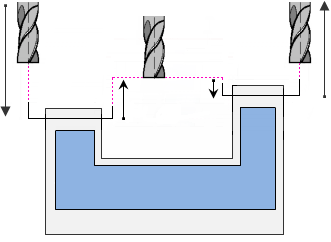

A la fin de la première esquisse TopSolid effectue une remontée pour atteindre l'altitude d'usinage de la seconde esquisse en respectant la distance de sécurité. |

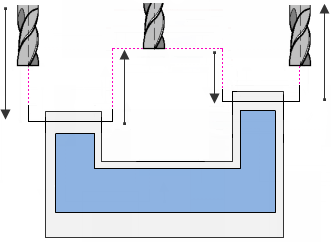

A la fin de la première esquisse TopSolid effectue un dégagement au plan de remontée lors du passage en avance rapide puis redescend en respectant la distance de sécurité pour atteindre l'altitude d'usinage de la seconde esquisse. |
Surfaçage souris composé de deux esquisses séparées par un obstacle.
|
|
|
|

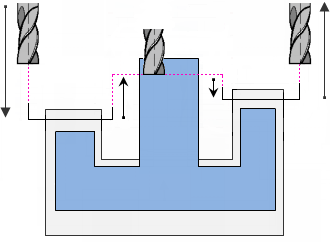

Le surfaçage souris est un usinage manuel. TopSolid n'effectue aucune remontée supplémentaire malgré la présence d'obstacle pour atteindre l'altitude de la seconde esquisse. |

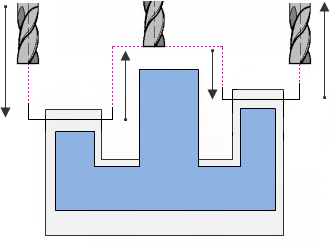

TopSolid effectue un dégagement au plan de remontée lors du passage en avance rapide puis redescend en respectant la distance de sécurité pour d'atteindre l'altitude d'usinage de la seconde esquisse. |
Surfaçage souris sur une esquisse en multi-passes en cycle carré.
|
|
|
|

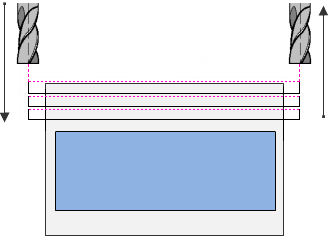

TopSolid effectue une remontée de la distance de sécurité à chaque passe. |

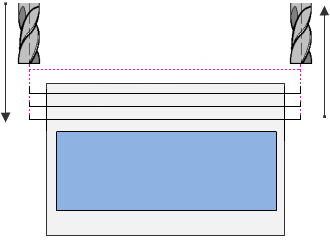

TopSolid effectue un dégagement au plan de remontée à chaque passe. |
