Palpage de points







Accès icône

Localisation Annexe\Palpage de points



Développement

But

Fonctionnement

Etiquette





But



L’objectif est de venir palper des points sur la pièce finie ou sur le brut.

L'outil approchera perpendiculairement à la pièce finie ou au brut  en rapide puis en avance travail pour venir "toucher" le point demandé.

Le post processeur sortira alors de base ces mouvements en rapide et avance travail en G00 et G01.

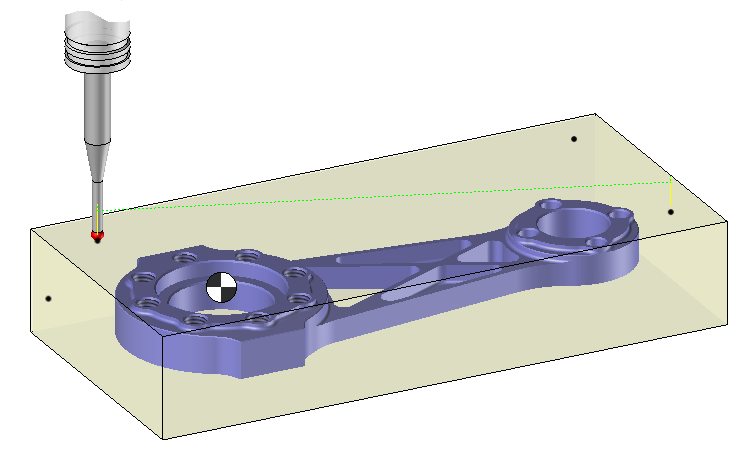

Palpage de points sur le brut

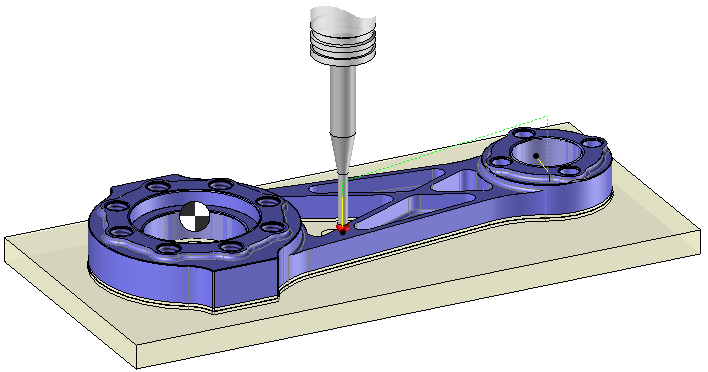

Palpage de points sur la pièce finie









Fonctionnement





Il existe différents cycles de palpage. Chaque cycle permet le contrôle d’une caractéristique précise pouvant nécessiter plusieurs points à palper.









Points quelconques

Permet de palper un ou plusieurs points quelconques.





Courbe



Permet de palper une ou plusieurs courbes.

Les profils sélectionnés seront discrétisés suivant une tolérance de discrétisation spécifiée via le menu paramètres.

Les points sont ensuite projetés sur la forme la plus proche.







Cylindre

Permet de palper des points sur le pourtour d’un tenon ou d’une poche cylindrique afin d'en déterminer son centre.

Pour cela, il suffit de sélectionner dans la géométrie la face interne ou externe du cylindre.






Rectangle

Permet de calculer le centre d'un tenon ou d’une poche rectangulaire et initialise ce centre comme point de référence. Pour cela, il suffit de sélectionner dans la géométrie :

- Les quatre faces du tenon ou de la poche rectangulaire. Chaque face doit être perpendiculaire à la précédente et à la suivante.

- Les quatre arrêtes à l’intersection des quatre faces du tenon ou de la poche. Les faces doivent satisfaire les contraintes précédemment exprimées.






Coin
Permet de palper 2 points sur chaque face d’un coin afin de déterminer le point d'intersection entre les 2 faces.

Pour cela, il existe 2 manières pour sélectionner la géométrie :

- L’arête à l’intersection des deux faces du coin (si existante),

- Les deux faces constituant le coin. Ces 2 faces doivent être planes et perpendiculaires entre elles.







Rainure
Permet de palper un point sur chaque face de la rainure afin de déterminer le centre de cette rainure. Pour cela, il suffit de sélectionner dans la géométrie les 2 faces de la rainure.




Il est alors possible de modifier des valeurs en ouvrant une des icônes de la partie de gauche.



Choisir un favori



Plutôt que de modifier n valeurs, il est possible avec cette option de pouvoir récupérer (ou sauvegarder) des valeurs déjà saisies.





Choisir l'outil à utiliser



Par défaut,si l'outil de l'opération précédente peut être utilisé, celui-ci est re-utilisé pour cette opération (Le nom de l'outil apparaît alors sur la zone graphique à côté de ).



Si l'outil précédent ne convient pas ou si c'est la première opération, il est impératif de sélectionner un outil pour valider l'opération ().





Définir les conditions de coupe de l'opération



C'est avec cette icône qu'il est possible de modifier les avances de l'opération en cours.





Définir ou ajouter la (les) géométrie(s) à palper



C'est avec cette icône qu'il est possible de sélectionner (ou ôter) les points à palper.





Définir tous les paramètres d'usinage



Chaque usinage a des paramètres particuliers. C'est avec cette icône que nous avons accès à tous les paramètres (comme les surépaisseurs, altitudes, mode de descentes, modes d'usinage, ...).





Définir des paramètres du fichier Iso



C'est avec cette icône qu'il est possible de définir le commentaire à utiliser pour le code Iso ou de décider des matrices de plans inclinés à utiliser.





Définir les propriétés de l'opération



C'est avec cette icône qu'il est possible de définir si par exemple on désire la mise à jour du brut ou bien de demander à calculer le résultat plus tard.





Valider



Afin de valider l'opération en cours, il suffit :

- d'appuyer sur cette icône,

- de faire un clic droit en dehors de la fenêtre puis utiliser le menu "OK".





Annuler



Si on désire annuler cette opération, il suffit d'appuyer sur cette icône.





Mise à jour de l'édition



A chaque fois qu'un paramètre est  modifié (comme la prise de passe axiale), tous les calculs pour remettre à jour la zone hachurée ainsi que la trajectoire sont déclenchés.

Il se peut donc que la modification d'un paramètre devienne longue.

Dans de nombreux cas, nous souhaitons modifier plusieurs paramètres avant de remettre à jour les calculs. Il suffit donc dans ce cas, d'appuyer sur cette icône. Dans ce cas, zone hachurée et trajectoire (par exemple) ne seront pas re calculées avant de ré appuyer sur cette icône.







Etiquette



Cliquez sur les différentes zones de l'image ci-dessous



Type d'usinage

Temps

00:01:20:18

Profondeur de palpage

2 mm



Gestion des visibilités lors de l'édition de l'opération:  cliquez sur les icônes ci-dessous



Visibilité de la machine

Visibilité des posages

Visibilité de l'outil

Visibilité des collisions

Visibilité du brut et du fini

 Visibilité des trajectoires
