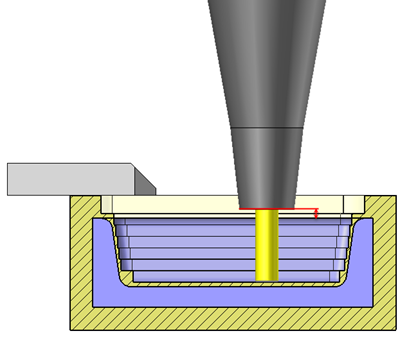

Utiliser la distance de sécurité du fini

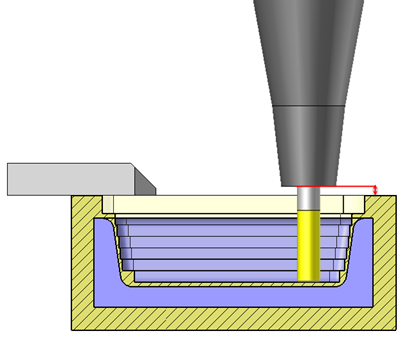

Utiliser la distance de sécurité du brut

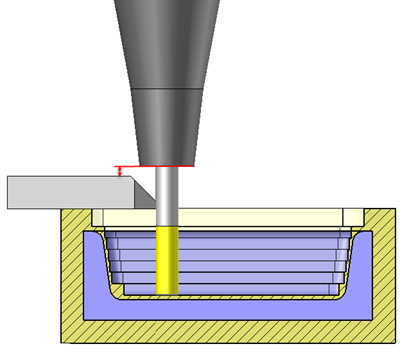

Utiliser la distance de sécurité des brides
Il est possible de prendre en compte: le fini, le brut, l'environnement et d'y ajouter une distance de sécurité.
| Utiliser la distance de sécurité du fini |
|
| Utiliser la distance de sécurité du brut |
|
| Utiliser la distance de sécurité des brides |
|
Il suffit de régler l'arrondi c'est à dire le nombre de décimales pour le calcul et de cliquer sur le bouton "Calculer" pour optimiser la sortie d'outil.
L'outil est positionné à l'endroit le plus défavorable sur la pièce.
En bleu on peut voir la valeur mini et maxi de la course pour la sortie d'outil.
En rouge la longueur calculée avec les distances de sécurité.
En vert la valeur qui sera affectée à la sortie de l'outil si validation.
|
Longueur minimale de sortie d'outil Fraise torique avec allonge D8 R2 L35 Pilotage de liaison 1 Valeur mini:25 | Valeur maxi :70 Longueur calculée :24.559 Longueur retenue : 35 |
Lorsqu'il y a plusieurs extensions de type "liaison
glissière", il est possible de fixer certaines liaisons en double
cliquant sur le cadenas vert.
 |
Le symbole du cadenas vert (ouvert) indique que la liaison peut-être ajustée si le calcul est demandé. |
 |
Le symbole du cadenas orange (fermé) indique que la liaison est bloquée à la valeur indiquée. |
TopSolid est également capable de calculer la longueur
minimale de sortie d'outil sur les opérations 4 et 5 axes en utilisant
l'orientation des normales.
Exemple sur une ébauche 3D:

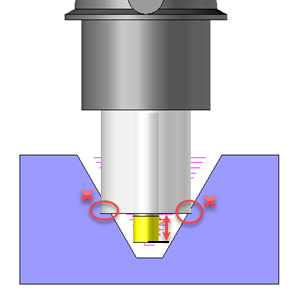

Une ébauche a été calculée avec un outil composé d'une extension de diamètre 40 mm réglé avec une distance de sortie minimale.
La sortie de l'outil n'est pas suffisante pour éviter la collision avec la pièce lors de l'opération.
 |

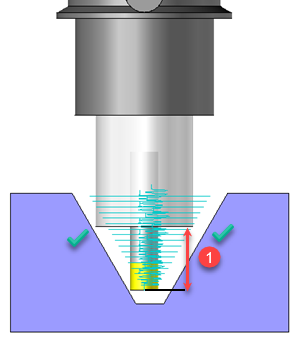

Grâce à la fonction "Longueur minimale de sortie d'outil" il est possible de calculer la sortie optimale pour cette extension de 40 mm.
C'est la valeur calculée en rouge pour la première liaison (1).
 |
Il est aussi possible d'ajouter et simuler un
diamètre d'attachement virtuel en cochant la case ci-dessous et en indiquant
le diamètre.
Calcul pour un diamètre d'attachement 15 mm |

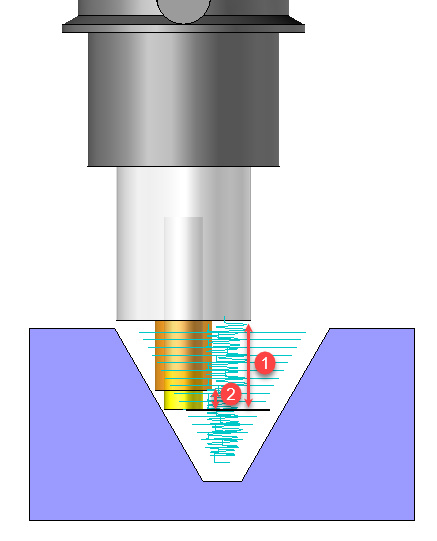

Modification de l'empilement par ajout d'une extension (plus petite pour diminuer la sortie d'outil)
Il sera donc possible de déterminer une sortie d'outil (2) avec l'ajout d'une extension supplémentaire (par exemple ici en fonction d'un diamètre de 15mm pour l'extension virtuelle).
L'extension virtuelle symbolisée en orange apparaît lorsque le bouton "calculer" est cliqué.
La sortie d'outil (2) est plus petite que la sortie d'outil (1) initiale sans l'ajout de l'extension virtuelle.
L'outil ne sera pas créé à la validation. C'est une aide
pour déterminer un empilement virtuel.
 |
L'option "appliquer la valeur dans
la première liaison" permet d'appliquer la distance de sortie de
l'outil (2) calculée avec l'outil
virtuel (orange) sur l'outil réellement utilisé dans l'opération d'usinage.
Options pour accélérer les résultats du calcul de la
longueur de sortie d'outil:
Il est possible de définir le nombre de décimales pour arrondir le calcul et éviter d'avoir trop de chiffre après la virgule.
Il est possible d'utiliser des tolérances de facétisation pour le fini et pour le brut plus grossières, elles sont indépendantes du calcul pour les trajectoires.
