Courbe isoparamétrique sur parallèle









Accès icône:

Localisation: Annexe\Courbe isoparamétrique sur parallèle



Développement :



But

Fonctionnement

1- Première solution

2- Deuxième solution







But

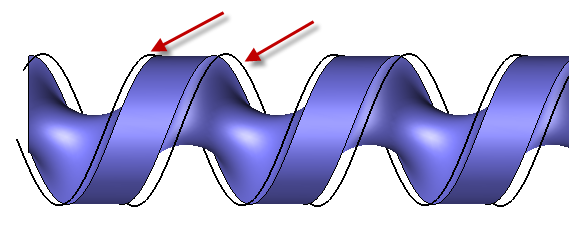

Créer une ou plusieurs courbes isoparamétriques, en tenant compte de l'outil de l'opération vis de convoyage. Nous pourrons tenir compte également du désaxage.

Ceci s'applique plus particulièrement à des vis de convoyages, ayant un pas de vis fixe ou évolutif, quelque soit la forme du corps de vis (cylindrique ou conique,...), et quelque soit la section de l'hélice.





Cette fonction peut aussi être utilisée pour créer rapidement une ou plusieurs courbe(s) de dépinçage pour les opérations 5X (cela évite d'utiliser la fonction isoparamétrique de la CAO et de devoir faire ensuite plusieurs transformations pour l'avoir à la bonne place).





Fonctionnement



Il faut tout d'abord définir la face de référence, l'outil utilisé (Hémisphérique, torique ou 2 tailles) ainsi que les paramètres de l'isoparamétrique.



Isoparamétrique



Face :

Forme1 <2221>: Face(29)

Paramètre de l'outil (Torique)

Rayon de coin de l'outil

2mm



Diamètre de l'outil

10mm



Paramètres







Valeur initiale





Valeur finale





Nombre d'isoparamétriques :

Basifier


Permet de définir la face à partir de laquelle on va extraire et créer les courbes isoparamétriques

Permet de définir le rayon de coin de l'outil :
  • si le rayon est nul l'outil sera assimilé à une fraise 2 tailles
  • si le rayon de coin est inférieur au rayon de l'outil il sera assimilé à une fraise torique
  • si le rayon de coin est égal au rayon de l'outil, il sera assimilé à une fraise hémisphérique

Permet de définir le diamètre de l'outil

Permet de régler les paramètres de la courbe isoparamétrique (type, emplacement, nombre). Cela fonctionne de la même manière que la fonction isoparamétrique du design

Permet de basifier l'esquisse obtenue si l'utilisateur souhaite les modifier. Par défaut les esquisses sont associatives.






1. Première solution

Paramètres



Autour d'un axe



Axe de révolution :

Forme1 <2221>: Face(29)

Valeur du désaxage :

2mm



Direction verticale :

Axe Z absolu




Une fois la face sélectionnée et les paramètres des isoparamétriques réglés il faut:


1- Activer l'option "Autour d'un axe"

2- Sélectionner l'axe de révolution de la pièce. Celui-ci est soit X+ soit Y+

3- Donner la valeur du désaxage puis sélectionner la surface de référence.

Dans ce cas, la verticale est obligatoirement Z+, et nous tenons compte du

quatrième axe de rotation.

4- Valider les saisies effectuées en cliquant sur la coche verte.







2. Deuxième solution

Paramètres



Autour d'un axe



Axe de révolution :

Forme1 <2221>: Face(29)

Valeur du désaxage :





Direction verticale :

Axe Z absolu




Une fois la face sélectionnée et les paramètres des isoparamétriques réglés il faut:



1- Sélectionner la direction verticale. Généralement c'est Z+.

2- Valider les saisies effectuées en cliquant sur la coche verte.











  • La courbe ainsi créée est associative, c'est à dire que si le positionnement de la pièce change la courbe suivra.
