Chanfreinage
|
Chanfreinage |

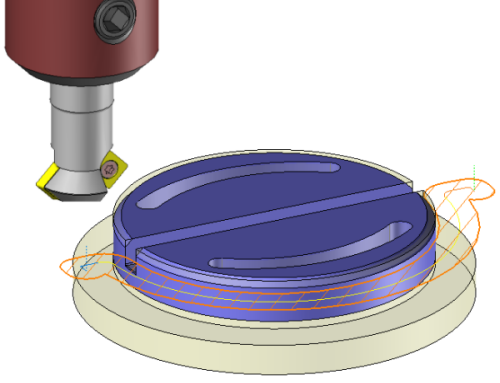

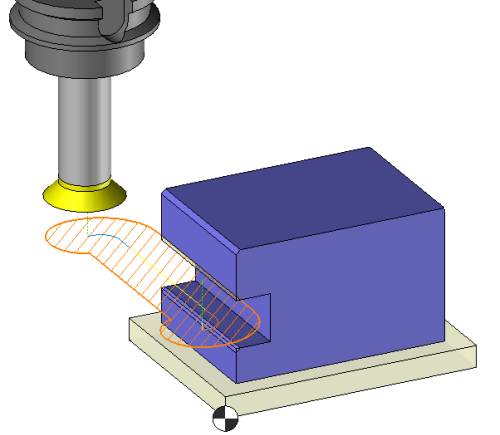

Réaliser un chanfrein ou un chanfrein inversé (en fonction de la face sélectionnée sur la pièce), en utilisant un outil dédié tel qu’une fraise à chanfreiner ou une fraise à chanfreiner inversé.
TopSolid préconise un nombre de passes en Z en fonction de la quantité de matière à retirer et des conditions de coupe de l’outil appelé.
|
|
 |
 |
Le moteur d’analyse topologique recherche toutes les faces contiguës à la face sélectionnée de façon à définir un parcours fermé, lorsque cela est possible. La fonction de chanfreinage est similaire à la fonction de contournage. Le point de début de l’opération de chanfreinage est toujours proposé au milieu de la face désignée par l’opérateur. Ce point, le type d’attaque et de retrait, les différents modes de descente peuvent être modifiés en cours de définition de l’opération.
Avec un usinage sur un profil,
le choix de l'outil définira si l'opération est un chanfrein ou un chanfrein inversé.
Pour une fraise
double chanfrein l'option chanfrein ou chanfrein inversé est disponible
dans l'étiquette.
Les options de positionnement de la courbe et les paramètres: "côte sur plat", "hauteur" permettront de définir la géométrique du chanfrein.
 |
L’esquisse est en bas du chanfrein |
 |
L’esquisse est en haut du chanfrein |
 |
L’esquisse est sur l’arête fictive du chanfrein |
L’algorithme gère également les coins dont le rayon minimum est inférieur au rayon d’outil.
Une opération de chanfreinage suppose une descente qui peut s’effectuer dans la matière ou hors matière ! Pour ce faire, plusieurs modes de descente sont disponibles, en fonction de l’outil choisit par l’opérateur. Dans le cas d’une descente verticale en pleine matière, en avance rapide ou en avance travail, l’utilisateur peut définir un point de descente ou se servir du point proposé par TopSolid'Cam.
A l'aide du menu 2D/3D ou de la souris ( sélection d'une face avec le bouton droit), sélectionner chanfreinage.

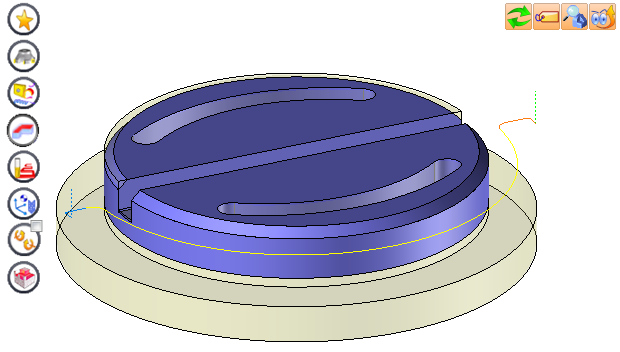

Un bandeau d'icônes apparaît à gauche de l'écran ainsi qu'une étiquette sur la partie graphique.
|
Il est alors possible de modifier des valeurs en
Sélectionnant dans l'étiquette la valeur à modifier. L'étiquette est le tableau représenté dans l'image du dessus en haut à droite. En fait, toutes les valeurs de l'étiquette sont des champs présents dans une des icônes de la partie gauche. Ces valeurs sont placées dans l'étiquette pour un accès plus rapide.
Ouvrant une des icônes de la partie de gauche.
|
Choisir un favori
Plutôt de que modifier n valeurs, il est possible avec cette option de pouvoir récupérer (ou sauvegarder) des valeurs déjà saisies.
|
|
Choisir l'outil à utiliser
Par
défaut,si l'outil de l'opération précédente peut être utilisé,
celui-ci est re-utilisé pour cette opération (Le nom de l'outil
apparaît alors sur la zone graphique à côté de
Si l'outil précédent ne convient pas
ou si c'est la première opération, il est impératif de sélectionner
un outil pour valider l'opération (
|
|
Définir les conditions de coupe de l'opération
C'est avec cette icône qu'il est possible de modifier les conditions de coupe de l'opération en cours.
|
|
Définir ou ajouter la (les) géométrie(s) à usiner
C'est avec cette icône qu'il est possible de sélectionner (ou ôter) les géométries à usiner. En sélectionnant d'abord la géométrie et en utilisant "Usinage en bout" avec un clic doit de la souris, cette géométrie est automatiquement ajoutée. Il n'est donc pas nécessaire d'accéder à cette icône pour cela
Définir des limites pour l'usinage
Il est aussi possible d'appliquer des limitations (XYZ ou contour) à l'opération en cours.
|
|
Définir tous les paramètres d'usinage
Chaque usinage a des paramètres particuliers. C'est avec cette icône que nous avons accès à tous les paramètres (comme les surépaisseurs, altitudes, mode de descentes, modes d'usinage, ...)
|
|
Définir des paramètres du fichier Iso
C'est avec cette icône qu'il est possible de définir le commentaire à utiliser pour le code Iso ou de décider des matrices de plans inclinés à utiliser.
|
|
Définir les axes colinéaires
Cette icône est disponible que si la machine courante possède des axes colinéaires. C'est avec cette icône que l'on décidera quel axe sera piloté par l'opération. On pourra aussi décider de la valeur de sortie de l'axe qui restera fixe.
|
|
Permet d’ajouter un axe ou plusieurs axes à l'usinage courant
C’est avec cette icône qu’il est possible de faire par exemple des usinages radiaux, axiaux ou de dépinçer un usinage. |
|
Définir les propriétés de l'opération
C'est avec cette icône qu'il est possible de définir si par exemple on désire la mise à jour du brut ou bien de demander à calculer le résultat plus tard.
|
|
Valider
Afin de valider l'opération en cours, il suffit d'appuyer sur cette icône de faire un clic droit en dehors de la fenêtre puis utiliser le menu "OK"
|
|
Annuler
Si on désire annuler cette opération, il suffit d'appuyer sur cette icône
|
|
Aperçu
Afficher ou masquer la zone d'usinage. Lorsque celle-ci est masquée, le calcul de cette zone n'est pas effectué et nous avons donc des temps de réponse améliorés.
|
|
Montrer l'étiquette
Permet d'afficher ou masquer l'étiquette de la zone graphique.
|
|
Mise à jour de l'édition
A chaque fois qu'un paramètre est modifié (comme la prise de passe axiale), tous les calculs pour remettre à jour la zone hachurée ainsi que la trajectoire sont déclenchés. Il se peut donc que la modification d'un paramètre devienne longue. Dans de nombreux cas, nous souhaitons modifier plusieurs paramètres avant de remettre à jour les calculs. Il suffit donc dans ce cas, d'appuyer sur cette icône. Dans ce cas, zone hachurée et trajectoire (par exemple) ne seront pas re calculées avant de ré appuyer sur cette icône.
|
Cliquez sur les différentes zones de l'image ci-dessous
#1 |
|
Altitude... |
|
Surép. latérale |
|
Prof. axiale maximum |
|
Prof.axiale finale |
|
|
|
Zone usinée |
|
Visu. de la trajectoire |
Gestion des visibilités
lors de l'édition de l'opération: cliquez sur les icônes ci-dessous
Visibilité de la machine |
Visibilité des posages |
Visibilité de l'outil |
Visibilité des collisions |
Visibilité du brut et du fini |
Visibilité des trajectoires |
|
|
|
|
|
|
|
|
)
)
