Cassage des angles
|
Cassage des angles |
Réaliser de manière automatique des chanfreins (qui n'existaient pas sur la pièce) sur certaines ou toutes les arêtes vives de la pièce usinée.
Cette fonction permet également d'usiner en automatique les chanfreins dessinés sur le modèle géométrique.
Pour sélectionner les arêtes à usiner depuis la fenêtre géométrie, il est impératif d'avoir dans la liste des géométries des entités à usiner. Pour cela, on peut demander à TopSolid'Cam de détecter automatiquement les arêtes vives de la pièce sur lesquelles le cassage d'angle sera réalisé, ou bien lui en indiquer manuellement. Elles apparaissent sur la pièce et sont placées dans la liste des géométries, il est alors possible de supprimer certaines géométries ou en ajouter sous forme d'esquisse.
Il est également possible de rechercher sur la pièce des chanfreins qui seront ainsi directement usinés par la fonction cassage d'angle si leur côte sur plat est inférieure à celle définie dans le cassage d'angle.
A l'aide du menu 2D/3D ou de la souris (clic droit), sélectionner Autres / cassage des angles.

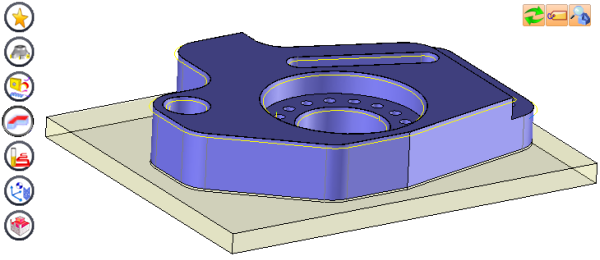

Un bandeau d'icônes apparaît à gauche de l'écran. Il n'y a pas d'étiquette disponible pour cette fonction.
il
est impératif de définir la géométrie sur laquelle le cassage d'angle
doit s'effectuer:

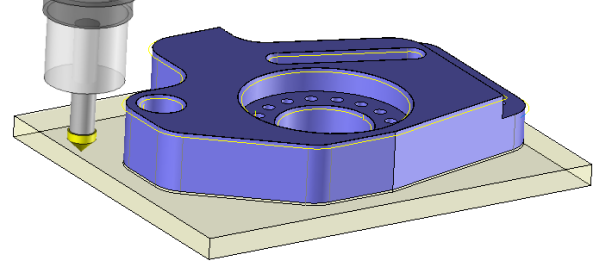

L'activation de certains paramètres de génération permet de filtrer la sélection automatique.
il est possible:
De rechercher les chanfrein sur la pièce.
De retirer de la sélection les cylindres dont le diamètre est inférieur à une valeur.
De retirer de la sélection les arêtes dont la longueur est inférieurs à une valeur.
de retirer de la sélection les arêtes en dessous d'une altitude définie.
Il est également possible de ne pas utiliser la recherche automatique, dans ce cas l'utilisateur clique directement sur les arêtes de la pièce ou sur une esquisse préalablement réalisée.
|
Choisir un favori
Plutôt de que modifier n valeurs, il est possible avec cette option de pouvoir récupérer (ou sauvegarder) des valeurs déjà saisies.
|
|
Choisir l'outil à utiliser
Par
défaut,si l'outil de l'opération précédente peut être utilisé,
celui-ci est re-utilisé pour cette opération (Le nom de l'outil
apparaît alors sur la zone graphique à côté de
Si l'outil précédent ne convient pas
ou si c'est la première opération, il est impératif de sélectionner
un outil pour valider l'opération (
|
|
Définir les conditions de coupe de l'opération
C'est avec cette icône qu'il est possible de modifier les conditions de coupe de l'opération en cours.
|
|
Définir ou ajouter la (les) géométrie(s) à usiner
C'est avec cette icône qu'il est possible de sélectionner (ou ôter) les géométries à usiner. En sélectionnant d'abord la géométrie et en utilisant "Usinage en bout" avec un clic doit de la souris, cette géométrie est automatiquement ajoutée. Il n'est donc pas nécessaire d'accéder à cette icône pour cela
Définir des limites pour l'usinage
Il est aussi possible d'appliquer des limitations (XYZ ou contour) à l'opération en cours.
|
|
Définir tous les paramètres d'usinage
Chaque usinage a des paramètres particuliers. C'est avec cette icône que nous avons accès à tous les paramètres (comme les surépaisseurs, altitudes, mode de descentes, modes d'usinage, ...)
|
|
Définir des paramètres du fichier Iso
C'est avec cette icône qu'il est possible de définir le commentaire à utiliser pour le code Iso ou de décider des matrices de plans inclinés à utiliser.
|
|
Définir les axes colinéaires
Cette icône est disponible que si la machine courante possède des axes colinéaires. C'est avec cette icône que l'on décidera quel axe sera piloté par l'opération. On pourra aussi décider de la valeur de sortie de l'axe qui restera fixe.
|
|
Définir les propriétés de l'opération
C'est avec cette icône qu'il est possible de définir si par exemple on désire la mise à jour du brut ou bien de demander à calculer le résultat plus tard.
|
|
Valider
Afin de valider l'opération en cours, il suffit d'appuyer sur cette icône de faire un clic droit en dehors de la fenêtre puis utiliser le menu "OK"
|
|
Annuler
Si on désire annuler cette opération, il suffit d'appuyer sur cette icône
|
|
Aperçu
Afficher ou masquer la zone d'usinage. Lorsque celle-ci est masquée, le calcul de cette zone n'est pas effectué et nous avons donc des temps de réponse améliorés.
|
|
Montrer l'étiquette
Permet d'afficher ou masquer l'étiquette de la zone graphique.
|
|
Mise à jour de l'édition
A chaque fois qu'un paramètre est modifié (comme la prise de passe axiale), tous les calculs pour remettre à jour la zone hachurée ainsi que la trajectoire sont déclenchés. Il se peut donc que la modification d'un paramètre devienne longue. Dans de nombreux cas, nous souhaitons modifier plusieurs paramètres avant de remettre à jour les calculs. Il suffit donc dans ce cas, d'appuyer sur cette icône. Dans ce cas, zone hachurée et trajectoire (par exemple) ne seront pas re calculées avant de ré appuyer sur cette icône.
|
Gestion des visibilités
lors de l'édition de l'opération: cliquez sur les icônes ci-dessous
Visibilité de la machine |
Visibilité des posages |
Visibilité de l'outil |
Visibilité des collisions |
Visibilité du brut et du fini |
Visibilité des trajectoires |
|
|
|
|
|
|
|
|
)
)
