Pas de calcul de contact avant projection

Cette option est généralement utilisée en 5 axes pour les face verticales avec des outils de type fraise tonneau ou fraise ovale.

Elle permet d'obtenir une trajectoire indépendante de la forme de l'outil avant d'utiliser l'option de projection sur la pièce.

Le but est de calculer des trajectoires sur une surface simple hors de la pièce et de les projeter ensuite sur les surfaces complexes de la pièce.

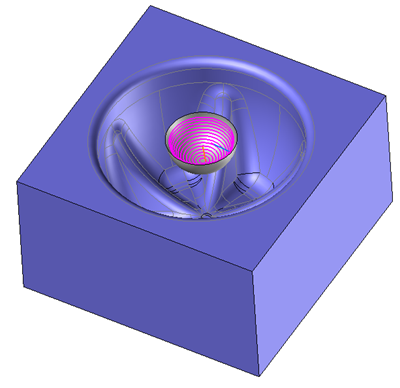

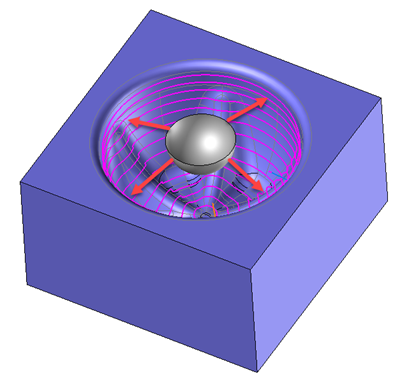

Sans Projection sur la pièce	Avec projection sur la pièce en 5X

Par défaut, pour calculer les trajectoires TopSolid trouve le point de contact entre la surface à usiner et l'outil, en cochant cette option TopSolid considère que l'outil utilisé est une fraise théorique de diamètre 0mm.

Les trajectoires calculées seront donc sur la surface usinée.

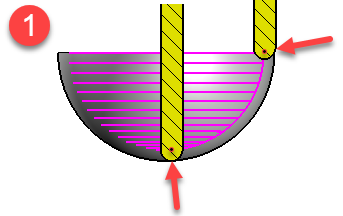

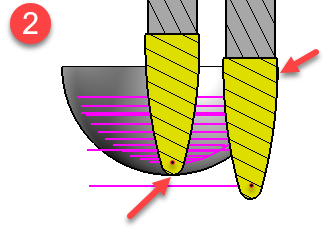

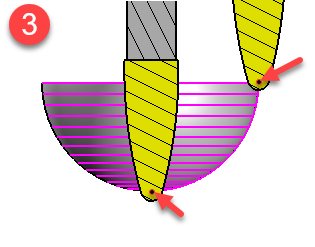

Trajectoire centre fraise calculée avec une fraise hémisphérique.   Pas de calcul de contact avant projection     Les flèches rouges montrent le point de contact entre l'outil et  surface usinée.	Trajectoire centre fraise calculée avec une fraise ovale.     Pas de calcul de contact avant projection       Les flèches rouges montrent le point de contact entre l'outil et  surface usinée.	Trajectoire centre fraise calculée avec une fraise ovale.   Pas de calcul de contact avant projection       La trajectoire est calculée avec un outil théorique de diamètre 0mm Les trajectoires sont donc sur la surface usinée quelque soit la forme de l'outil.

 Dans les cas et   les trajectoires sont correctes pour faire la projection 5 axes.
