Esquisse courbes faces planes |

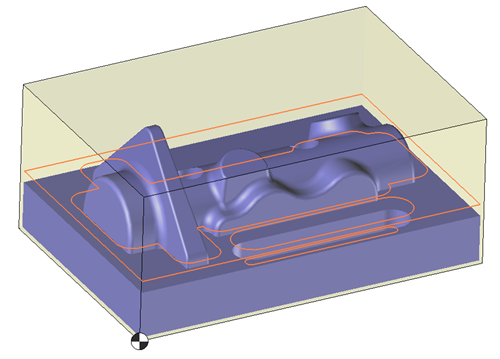

Cette fonction ne génère pas de trajectoire d'usinage mais permet d’extraire les courbes qui seraient calculées par l'opération « Usinage des faces planes ». C'est à dire un ensemble de courbes fermées qui délimitent les zones d'usinage nécessaire à un outil donné pour usiner les faces planes de la pièce.
![]() |
Après avoir sélectionné la pièce à traiter, le repère géométrique permet de donner la direction de l'axe outil.

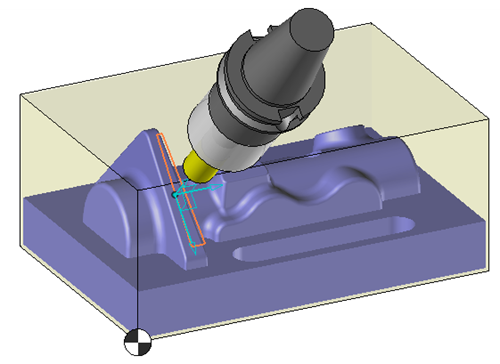

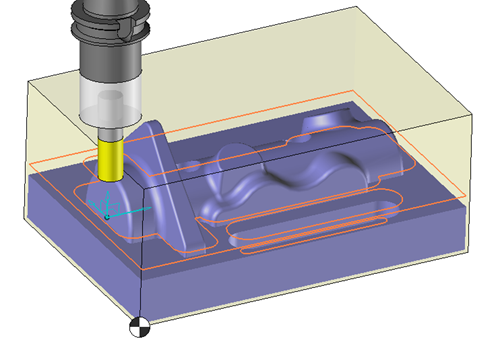

Choix du repère géométrique
![]() |
![]() |
Il est nécessaire de définir les caractéristiques de l'outil de référence, la surépaisseur latérale et la surépaisseur de fond car même si cette opération ne génère pas de trajectoire elle est basée sur l'opération d'usinage "Usinage des face plane". Ces caractéristiques définissent la zone d'usinage dont les courbes seront extraites.
Si l'option basifier est demandée il ne sera plus possible de modifier l'esquisse par la suite.
Comme
dans une opération d'usinage il est possible de limiter les zones d'usinage
avec des courbes de limitation, des surfaces bouche trous... dans l'option
paramètre.
Dans l'exemple ci-dessous on a ajouté une surface bouche trou (la surface en jaune) il n'y a donc plus de courbe sous la surface bouche trou et la courbe sur le plan de joint ne tient plus compte de la poche.

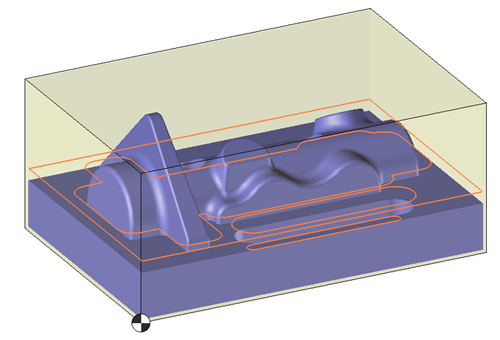

Sans surface bouche trou |

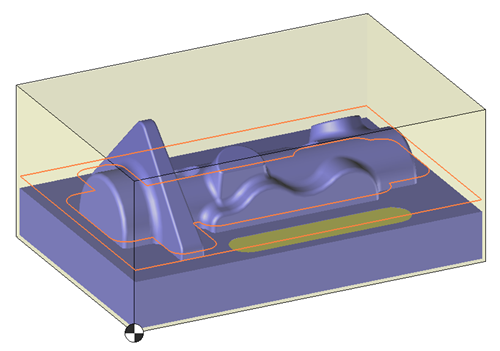

Avec surface bouche trou |
![]() |
![]() |
Comme dans une opération d'usinage il est possible de limiter les zones
d'usinage avec les limites en X-Y-Z
Pour revenir aux limitations X-Y-Z d'origines, il suffit de cliquer sur
la valeur numérique dans la partie graphique avec le clic droit de la
souris et de choisir "FINI".
|
