Brut , fini et environnement.Brut , fini et environnement.
Dans le document de préparation en amont de l'usinage, il est possible de définir un certain nombre d'éléments qui seront ensuite utilisés automatiquement dans le document d'usinage.
Définition dans le document de préparation du ou des solides qui composeront le fini.
Après avoir cliqué avec la souris sur cette liste, il suffit de sélectionner sur la zone graphique le(s) solide(s) pour l'(es) ajouter à cette liste.
Un solide de cette liste peut être supprimé simplement en le sélectionnant puis clic droit supprimer ou bien en appuyant sur la touche <Suppr> du clavier.
|
Finis.
Finis; |
Définition dans le document de préparation du ou des solides qui composeront le brut.
Nous avons plusieurs solutions pour définir ce brut :
 |
Bloc
Création en automatique d'un bloc englobant. La marge utilisée pour la création de ce bloc est celle définie dans le menu "Options / Usinage / Document de préparation / Marge par défaut pour le brut englobant". Il est possible de modifier cette marge en éditant le document de préparation créé en automatique.
|
|
 |
Cylindre
Création en automatique d'un cylindre englobant. La marge utilisée pour la création de ce bloc est celle définie dans le menu "Options / Usinage / Document de préparation / Marge par défaut pour le brut englobant". Il est possible de modifier cette marge en éditant le document de préparation créé en automatique.
La marge intérieure pourra donc être : - Nulle : Le diamètre du perçage intérieur du brut est égal au diamètre du fini. - Positive : Le diamètre du perçage intérieur du brut est plus petit que le diamètre du fini. - Négative : Le diamètre du perçage intérieure du brut est plus grand que le diamètre du fini.
|
|
 |
Brut utilisateur
Cette option permet de définir manuellement une forme personnalisée autour du fini. Après avoir cliqué avec la souris sur cette liste, il suffit de sélectionner sur la zone graphique le(s) solide(s) pour l'(es) ajouter à cette liste. Un solide de cette liste peut être supprimé simplement en le sélectionnant puis clic droit supprimer ou bien en appuyant sur la touche <Suppr> du clavier.
|
|
 |
Pas de brut
Cette option autorise à ne pas sélectionner de brut. - Les altitudes pendant l'usinage ne seront pas calculées par rapport au brut. - Le brut n'est pas utilisé pour étendre les usinages.
|
|
 |
Brut hérité
Cette option permet de prendre automatiquement le document brut associé au document pièce. Pour associer un brut à un document pièce utiliser la fonction "Outil /
|
|
 |

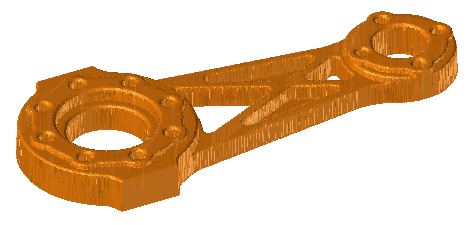

Sur-épaisseur
Cette option permet de définir un brut de fonderie (uniquement en brut facéttisé). Dans ce cas, le brut considéré est un brut facettisé qui sera construit autour du fini. La surépaisseur entre le fini et le brut facettisé est donné par l'utilisateur grâce à une valeur positive.
|
Définition dans le document de préparation du ou des solide(s) qui composeront l'environnement.

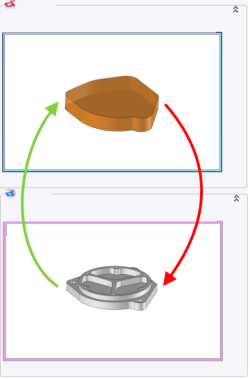

Après avoir cliqué sur cette liste, il suffit de sélectionner sur la zone graphique le(s) solide(s) pour l'(es) ajouter à cette liste (glisser/déposer)
Un solide de cette liste peut être supprimé simplement en le sélectionnant puis clic droit supprimer ou bien en appuyant sur la touche <Suppr> du clavier.
Les solides ainsi sélectionnés sont automatiquement définis comme éléments d'environnement dans le document CAM.
|
Environnement
Environnement: |
Les éléments déjà sélectionnés pour l’une des trois composantes (fini, brut ou environnement) ne seront pas disponibles à la sélection pour les autres. Idem pour leurs constituants.
|
|
|
|
|
|
Matière
Dans le document de préparation en amont de l'usinage, il est possible de définir la matière de la pièce à usiner. Ainsi les conditions de coupe seront appliquées par rapport à cette matière et non par rapport à la matière définie dans le document de conception.
Une fois la bibliothèque sélectionnée, un filtre permet de ne voir que les matières sur lesquelles des conditions de coupe ont été définies.
|
Spécifique
Projet / Bibliothèque :
Conditions de coupe TopSolid
Uniquement les matières ayant des conditions de coupe
Matériaux:
AU4G
S300 AU4G CUIVRE FT20 XC48 |
Dans certain cas la pièce finie, le brut et l'environnement font partie d'un assemblage. Il sera donc impossible de les sélectionner individuellement par défaut.
Pour pouvoir le faire, il faut donc utiliser la fonction "Désassembler" du menu "Mécanisme" pour dissocier les éléments de l'assemblage et ainsi pouvoir sélectionner plus facilement chaque élément indépendamment.
Lors de la création du document de préparation TopSolid propose automatiquement de désassembler les documents d'assemblage.

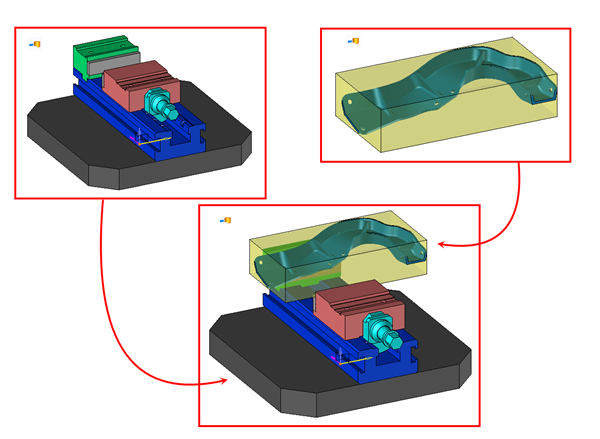

Dans l'exemple ci-dessous de document de préparation n'a pas été désassemblé à la création, il est composé:
D'un assemblage de deux pièce (brut+ fini)
D'un assemblage de pièce constituant l'étau.
 |
- Dans le document de préparation il suffit de désassembler l'ensemble constitué du fini et du brut.
| Désassemblage
Pièces Assemblage fini + brut Assemblage étau
Pièces Fini Brut Assemblage étau |
- afin de pouvoir sélectionner indépendamment fini et brut.
| fini
Fini
Brut
Brut
Environnement
Assemblage étau |
Brut" dans le document pièce.
