Cette fonction permet de définir des points personnalisés pour le retour au changement d'outil.
|
Permet d'ajouter un nouveau point de changement d'outil |
|
Permet de supprimer un nouveau point de changement d'outil |
Dans l'exemple ci dessous un nouveau point "PERSO N°1" à été ajouté,
L'option "Courante" impose que les futures opérations utilisent ce point. Les opérations déjà créées conservent le point de changement outil utilisé lors de leurs créations
Pour modifier le point de changement d'outil de toutes les opérations, il faut faire un clic droit sur le point de changement d'outil souhaité et choisir : "Appliquer à tous les retraits".
L'option "Départ" impose que la première opération utilise ce point.
|
Positions de changement d'outil Sélectionner Porte-outil Broche Porte-pièce : Mandrin de gauche
Position de changement d'outil Courante Départ Description X1 Y1 Z1 A(S1) B C1(S2) Temps Défaut 330mm 0mm 688mm 0° 0° 0° 0s PERSO N°1 530mm 0mm 688mm 0° 90° 0° 0s
Afficher la machine en position |
Dans le cas ou la machine possède plusieurs porte-outils ou plusieurs porte-pièce il est possible de définir des points de changement d'outil en fonction d'un couple [Porte pièce-Porte outil]

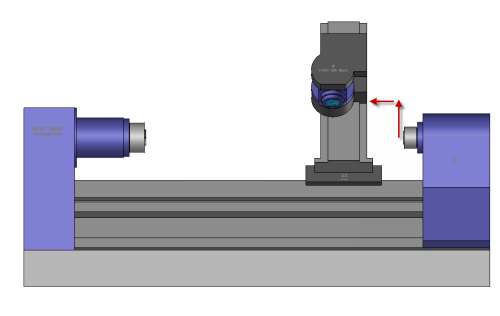

Par exemple pour un tour bi-broche:
Il est possible de définir un point de changement d'outil pour le couple [Broche principale - Tourelle] et un autre point de changement d'outil pour le couple [Broche de reprise - Tourelle].
|
Point défini pour le changement d'outil [Broche principale - Tourelle] |
Point défini pour le changement d'outil [Broche de reprise - Tourelle] |
 |
 |
