But

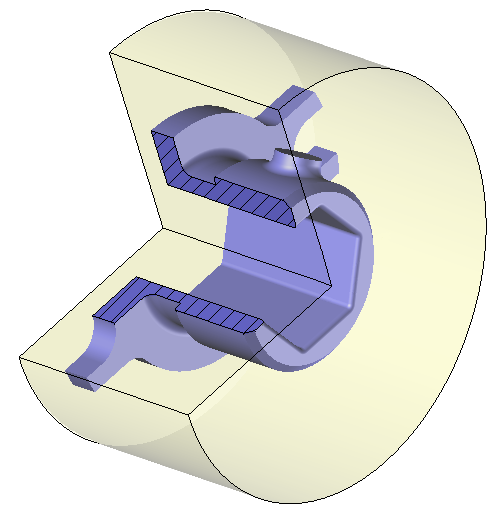

Cette option est accessible uniquement pour des pièces de tournage. Dans ce cas, il est possible de visualiser la pièce en coupe (très utile pour créer les opérations internes).

Fonctionnement

Par défaut, TopSolid calcule la section de la coupe par rapport au repère courant.  Il suffit de définir les deux plans de coupe via les options angle minimum et angle maximum.

C'est deux angles sont côtés par rapport à l'axe X du repère. TopSolid'Cam donne automatiquement une pré visualisation de la coupe.

A tout moment, on peut revenir dans le menu "édition de la visualisation de la pièce" et décocher l'option "activer l'affichage tournage" pour ne plus avoir la coupe.
