Gestion des pentes

Permet de définir le domaine angulaire de travail de l'outil sur la surface finie de la pièce. Il est donc possible de limiter le parcours d’outil en fonction de la physionomie de la pièce à réaliser pour éviter d’usiner les parois de celles-ci qui seraient par exemple trop abruptes.

Cela permet également de définir la méthode d'usinage sur les pentes considérées comme horizontales ou verticales.

• Angle de séparation angulaire : cet angle ( par rapport à l'horizontale) définit la limite angulaire en dessous de laquelle les trajectoires sont considérées comme HORIZONTALES.

• Pente Maxi: cet angle (par rapport à l'horizontale) définit la limite angulaire au dessus de laquelle les trajectoires ne sont pas calculées.

Les trajectoires sur les pentes de la pièce comprises entre l'angle de séparation angulaire et l'angle de la pente Maxi sont considérées comme VERTICALES

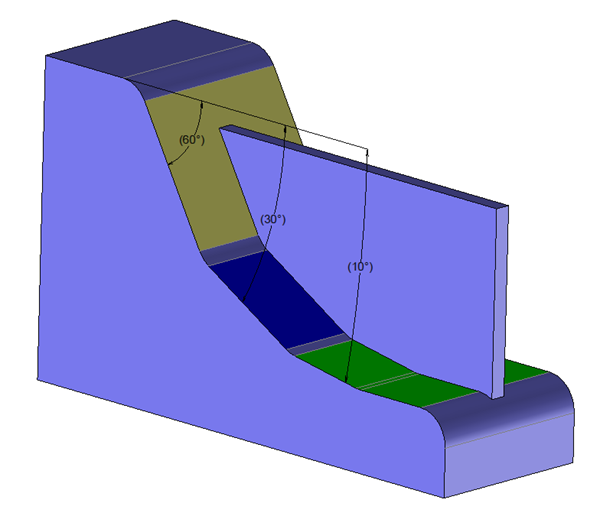

Dans l'exemple ci-dessous

- L'angle de la pente "Maxi" est de 30°.

- L'angle de séparation est de 10°.

Les trajectoires sur les pentes inférieures à 10° seront donc considérées comme Horizontales (zone verte)

Les trajectoires sur les pentes comprises entre 10° et 30° seront considérées comme Verticales (zone bleue)

Les trajectoires sur les pentes supérieures à 30° ne seront pas usinées.(zone jaune)

TopSolid commence toujours par usiner toutes les trajectoires de la pièce sur les pentes supérieures à l'angle de séparation.
