Plongée Directe

La descente se fait dans l'axe outil, en avance outil.

Plongée Hélicoïdale

La descente s’effectue en suivant une hélice, jusqu'à atteindre la profondeur souhaitée.

Cette hélice est alors définie par :

Rayon de l'hélice

Cette valeur définit le rayon de l’hélice. Elle peut être modifiée (réduite) par TopSolid'Cam en fonction de la zone à usiner. Le rayon minimum est donnée par l'utilisateur dans la question "Rayon minimum de l'hélice"

Rayon minimum de l'hélice

Cette valeur définit le rayon minimum de l’hélice. Cette option est utile pour les outils qui ne coupent pas au centre.

Pas de l'hélice

Cette valeur définit le pas de l’hélice. Après un tour complet en hélicoïdal, l'outil a descendu en Z de la valeur du pas.

Angle de l'hélice

Cette valeur définit l'angle de la pente de l’hélice.

Si la descente hélicoïdale n'est pas réalisable, TopSolid'Cam utilise la plongée en pente, et un message d'avertissement apparaît dans la barre alpha.

Attention:

La descente hélicoïdale génère une interpolation hélicoïdale dans le post-processeur.

Pente douce

La descente s’effectue selon une pente, dont l’angle est défini par l’utilisateur, en suivant une "passe radiale" ou toute la trajectoire, jusqu'à atteindre la profondeur souhaitée.

Le paramètre "rayon minimum de la plongée en pente" permet de choisir cette "passe radiale". La "passe radiale" utilisée pour la pente douce est la première "passe radiale" non inscrite dans le cercle de ce rayon avec un centre situé au centre de l'encombrement de la trajectoire totale.

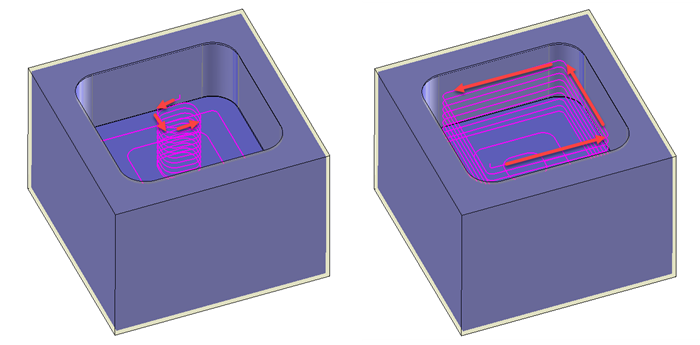

En rouge (avec flèche rouge) dans les exemples ci dessous nous illustrons cette passe radiale, en jaune la représentation du cercle.

La descente sera réalisée à partir du premier profil non inscrit dans le cercle.

  L'option "démarrer au même point" ou le fait d'imposer un point de descente implique que toutes les passes radiales sont utilisées pour cette descente en pente douce.

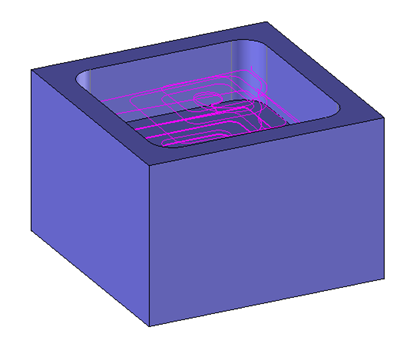

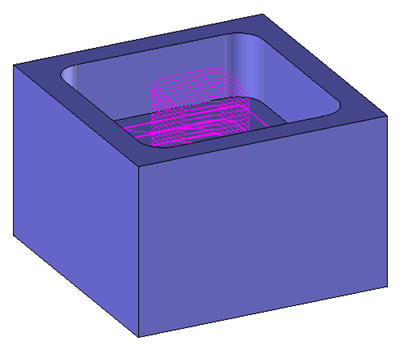

Démarrer au même point	Démarrer au même point
La descente en pente est réalisée sur un seul profil parallèle.	La descente en pente est réalisée sur la totalité de la trajectoire.
