Géométrie du morphing
Cet onglet permet de sélectionner les courbes et points nécessaires à la création de la trajectoire.

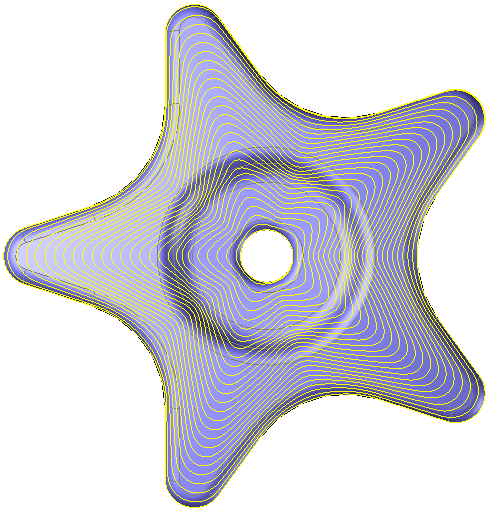

Dans l'exemple 1 ci-dessous, on utilise les courbes initiale et finale avec les origines de chaque courbe alignées et dans le même sens.
|
|
|
|
La fonction Morphing utilise la courbe initiale (extérieure) pour calculer la forme de la trajectoire initiale, cette trajectoire sera ensuite progressivement déformée jusqu'à arriver au profil final (intérieur).
On note la déformation de la trajectoire importante notamment dans les zones "étroites". En effet, le delta distance entre les deux profils joue un rôle important dans la transformation de la trajectoire.
|

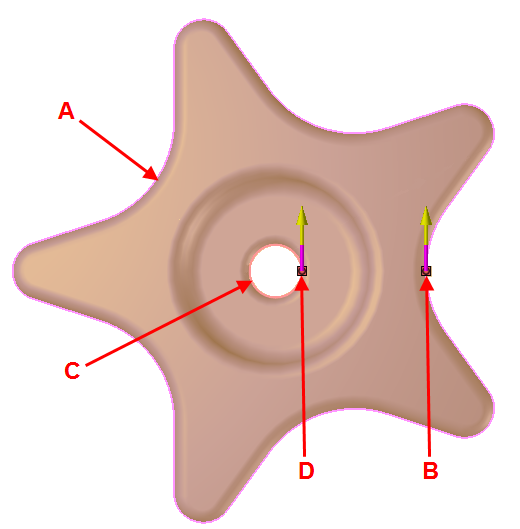

A : Première courbe B : Origine de la première courbe
C : Seconde courbe D : Origine de la seconde courbe
|
Dans l'exemple 2, on utilise les courbes initiale et finale avec les origines de chaque courbe décalées.
|
|
|
|

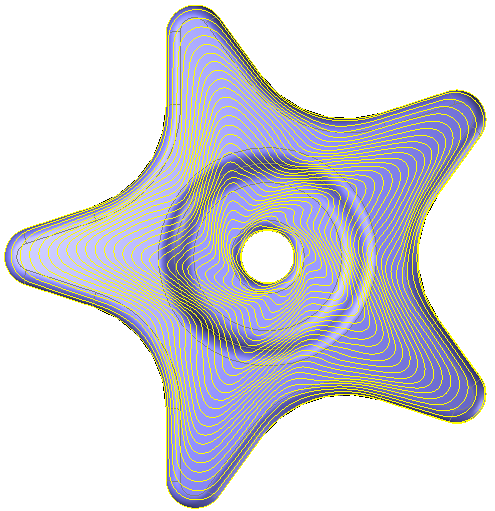

Les points d'origine des courbes étant décalés, la direction de l'évolution de la trajectoire calculée par TopSolid'Cam ne sera pas rectiligne. D'où l'effet de "vrille" observé.
|

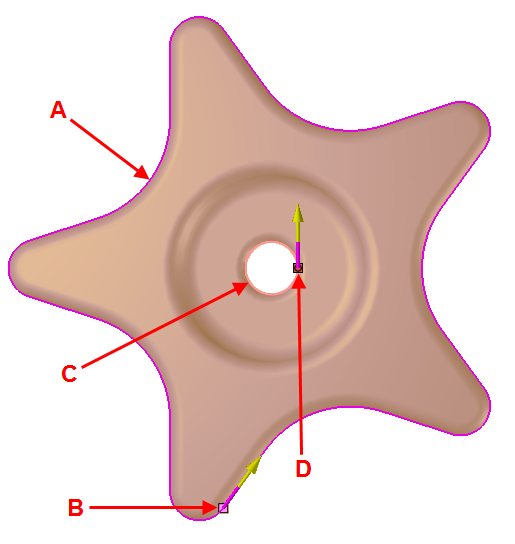

A : Première courbe B : Origine de la première courbe
C : Seconde courbe D : Origine de la seconde courbe
|

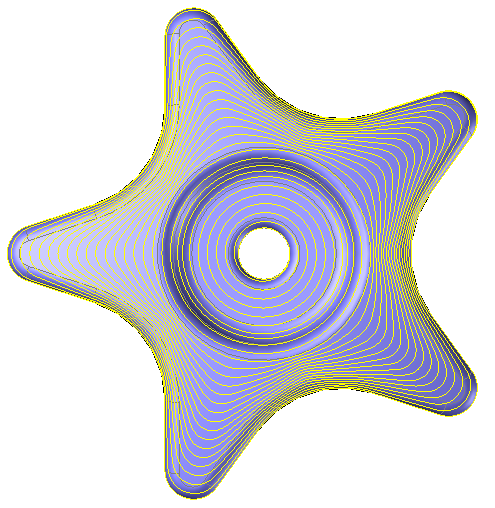

Parfois, lorsque le résultat n'est pas satisfaisant notamment dû à la variation des formes de la pièce, dans le but d'avoir une trajectoire la plus "lisse" possible, on peu ajouter des courbes intermédiaires comme dans l'exemple 3.
|
|
|
|
|

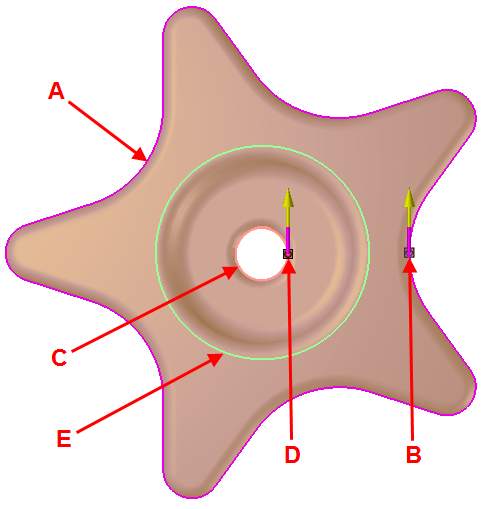

A : Première courbe B : Origine de la première courbe
C : Seconde courbe D : Origine de la seconde courbe
E : Courbe intermédiaire
|

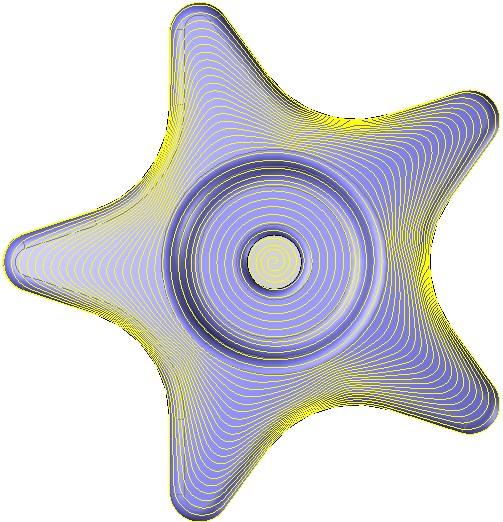

Il est possible de sélectionner un point à la place de la seconde courbe, dans ce cas on considère que la deuxième courbe est de longueur nulle
|
|
|
|
|

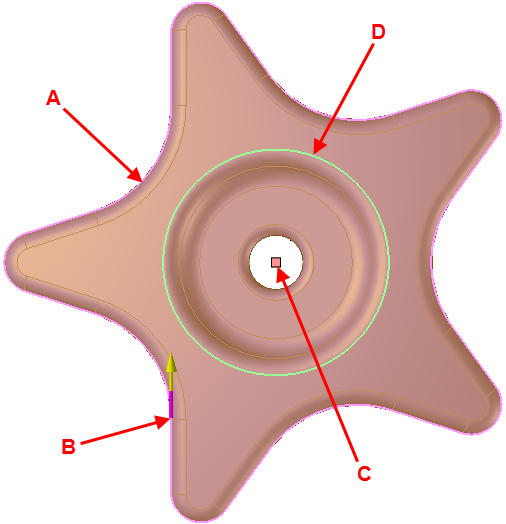

A : Première courbe B : Origine de la première courbe
C : Point de centre D : Courbe intermédiaire
|
