Zigzag
Cette option permet de faire un usinage alterné.
Il existe trois modes d'usinage suivant le sens de rotation de la fraise et de déplacement de la pièce. Ces trois modes sont : le fraisage Alterné, en Avalant et en Opposition
|
Zigzag Cette option permet de faire un usinage alterné. |
|

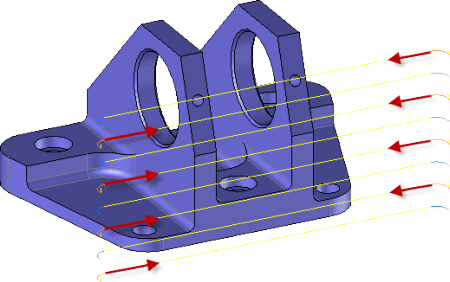

Direction d'usinage alternée |
Direction d'usinage non alternée |
|
Afin d'optimiser les mouvements rapides, l'outil alterne les usinages en avalant et en opposition.
|
Le sens de l''usinage ("avalant" ou "opposition") est appliqué sur l'ensemble des passes en Z.
|
|
|
En Avalant Avec un outil tournant en M3, en suivant le sens de l'usinage l'outil est à gauche de la matière. |
|
|
En Opposition Avec un outil tournant en M3, en suivant le sens de l'usinage l'outil est à droite. |
|
Usinage en avalant |

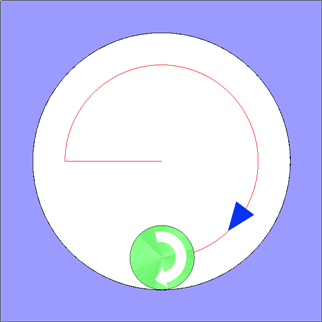

Usinage en opposition |
|
|
|
L'outil est en vert
La flèche bleue indique le sens d'usinage
La zone violette représente la matière
Le parcours outil est en rouge
