Cette option permet d'indiquer à TopSolid si nous désirons usiner ou pas les parties en contre dépouille.

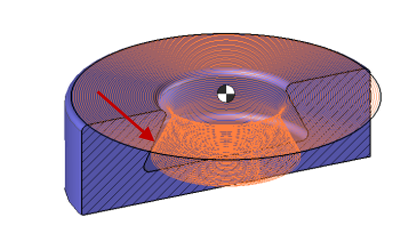

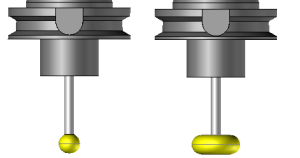

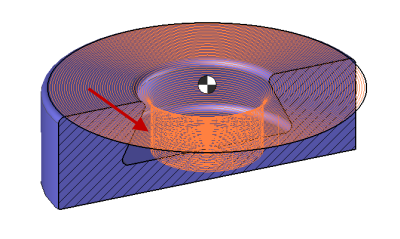

En activant cette case à cocher, TopSolid assurera de ne pas aller dans ces parties. Dans le cas contraire, les parties en contre dépouille seront usinées. Avec l'usinage sur les parties en contre dépouille, il faut s'assurer que l'outil possède un diamètre de queue inférieur au diamètre de la partie coupante.
|
 Gestion de la contre dépouille |
 Gestion de la contre dépouille |
|
Ce paramètre autorise TopSolid'Cam à usiner les parties en contre-dépouille.
|
La courbe est projetée sur la pièce suivant l’axe outil pour déterminer la première trajectoire d'usinage |
Dans le cas d'une finition par pas constant, TopSolid ne peut pas gérer pas la contre dépouille. L'algorithme s'arrêtera à la première contre dépouille trouvée. Ainsi, beaucoup de temps peut être consommé par l'algorithme car celui-ci vérifie si nous sommes en contre-dépouille à chaque pas de l'algorithme. Lorsqu'aucune contre-dépouille n'est présente sur la pièce afin donc de gagner du temps, il est donc possible d'activer cette option.
