Optimisation des arcs
Optimisation des arcs
Cette option permet de transformer l'enchaînement de segments G1 en interpolation circulaire (G2 / G3).
Pour activer cette option il suffit de cliquer sur la case "optimisation des arcs" et ensuite de régler la tolérance d'approximation des arcs.
On utilise cette tolérance afin de reconstituer des arcs de cercles à partir de la trajectoire. Il s'agit donc bien d'une approximation supplémentaire du trajet sous forme de cercle (Nous sommes donc moins précis dans ce cas, et pouvons donc à certains endroits usiner dans la pièce ....)

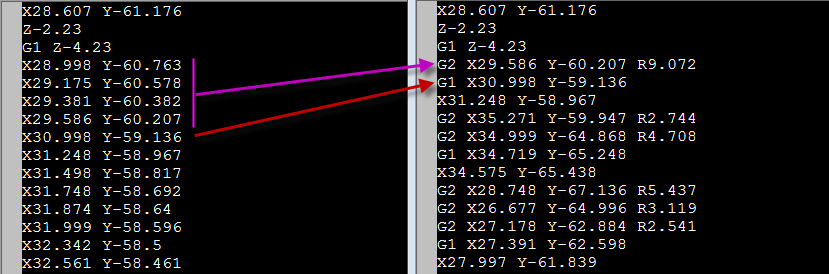

Ci-dessous un exemple de code Iso montrant la différence avec et sans l'optimisation des arcs:
|
|
|
|
|
Pour que cela puisse fonctionner, il faut donc que la tolérance des arcs soit supérieure à celle utilisée par l'opération (sinon le lissage sera impossible)
D'expérience, on obtient un bon résultat avec une tolérance d'approximation des arcs = 1,5 x tolérance de calcul.
