Aube de turbine



Dans le cas d'usinage de type aube de turbine certaine zone sont inaccessibles pour l'outil. Cette option permet de définir un angle de dépinçage fixe par rapport à la surface à usiner. ce dépinçage engendre un désaxage automatique de l'outil.

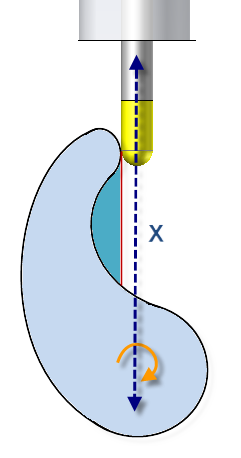

Sans angle de dépinçage

Dans cette exemple, pendant la rotation de la pièce sur l'axe A , l'outil se déplace suivant l'axe X. Il reste des zones inaccessibles.

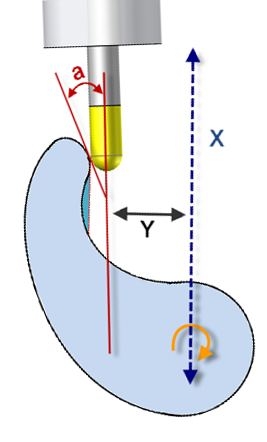

Avec Angle de dépinçage

Dans cette exemple, pendant la rotation de la pièce sur l'axe A , l'outil se déplace suivant l'axe X. mais TopSolid'Cam calcule un désaxage automatique sur l'axe Y.(La zone où il restait de la matière à diminué)



Cette option de dépinçage n'est utilisable sur un tour que si celui possède un axe Y
