Procédé d'empreinte





Liens / Vidéos :

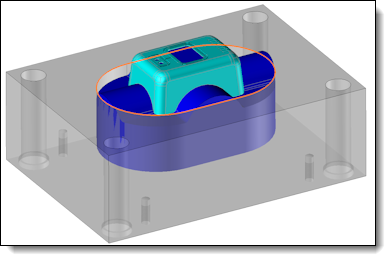

Cette commande permet de créer le procédé de(s) l'empreinte(s) sélectionné(es). Une poche sera crée à partir d'une section et d'une hauteur de l'empreinte sélectionnée. Il est possible de créer des congés/chanfreins sur les arêtes verticales des empreintes et du procédé en même temps.



Étapes de création / Utilisation :



Cliquez sur l'icône ou choisissez la commande Moule > Procédé d'empreinte... à partir du menu déroulant.



  1. Sélectionnez les empreintes génératrices du procédé.

  2. Déterminez le type de section à utiliser pour le procédé et les réglages liés a ce choix.

  3. Choisissez ou non de créer des congés/chanfreins sur les arêtes verticales

  4. Validez .





Options disponibles:




  • Empreintes : Un filtre de sélection permet de ne sélectionner que des empreintes.
  • Cacher : Cette option permet de cacher les entités sélectionnées pendant l'utilisation de la commande, afin de pouvoir sélectionner d'autres entités plus facilement, surtout celles qui étaient derrière celles-ci.





Deux modes de création de section sont disponibles :

  • Utilisateur : Ce mode permet de choisir une esquisse préalablement dessinée, ou d'en créer une à la volée .

  • Modèle : il est possible de choisir un modèle de section standard.
    Trois modèles sont proposés en standard dans     TopSolid'Mold. Il est possible d'enrichir cette bibliothèque par vos propres modèles.
  • Code : Cette option n'est disponible que si le choix d'un document modèle est fait. Elle permet alors de choisir le code voulu dans la famille du modèle.
  • Repère : Permet de choisir le repère de positionnement du composant. Pour nos modèles, le repère de pose correspond au centre de la section. Par défaut, le Repère Bloc empreinte est choisi. Si un multi empreinte à été créé, par défaut le repère choisi sera alors de repère Création de multi-empreinte.





Cette option n'est disponible que si la section est créée par modèle.

  • Automatique : En fonction de la dimension de l'empreinte sélectionnée, calcule automatiquement la valeur des paramètres Largeur/Longueur pour une empreinte Rectangulaire, et du paramètre Diamètre dans le cas d'une empreinte Circulaire. Si cette option est choisie, les paramètre calculés sont grisés et ne peuvent être modifié manuellement.

  • Pilotes : Liste les pilotes à renseigner pour définir le modèle de section choisi. Si le mode automatique est choisi, seuls les pilotes supplémentaires aux pilotes calculés sont éditables.







Seul le mode Automatique du calcul des pilotes permet la mise à jour automatique du procédé en fonction de la dimension des empreintes.







Il est possible de choisir le traitement à appliquer sur les arêtes verticales des empreintes indépendamment de celui appliqué sur les arêtes verticales de leur procédé.

Trois choix sont possibles :

  • Aucun

  • Congé

  • Chanfrein

Vous devez préciser la valeur du rayon du congé et de la distance du chanfrein.






  • Détection automatique : C'est le choix activé par défaut. Seules les plaques "du côté" de l'empreinte sont sélectionnées.
  • Pièces à opérer : Si la détection automatique est décochée, il est possible de choisir manuellement les pièces à opérer par le procédé.




  • Créer esquisse : cette option  n'est disponible que dans le choix d'une création de section sur modèle, avec pilotes non automatique. Si l'option est choisie, en édition de l'opération du procédé, la section sera de type utilisateur, une esquisse aura été créée suivant le modèle choisi à la création du procédé. Il faudra alors éditer l'esquisse pour la modifier.
  • Prévisualisation : Permet de choisir d'afficher ou non les prévisualisation du procédé et des opérations réalisées sur les arêtes verticales des empreintes.
