Cote demi pièce

Cette commande permet de coter des pièces symétriques (représentées par leur moitié) ou de révolution. elle permet aussi de coter des grands diamètres (la pièce n'est représentée que partiellement.

Étapes de création / Utilisation :

Cliquez sur l'icône ou choisissez la commande Habillage > Cote demi pièce... à partir du menu déroulant.

Choisissez le mode demi-pièce ou grand diamètre.
Sélectionnez la géométrie à coter.
Sélectionnez l'axe de référence.
Choisissez le style de la cote à utiliser.
Poser la cote.

	La cote de demi pièce indique le double de la valeur mesurée. Elle est utilisée lorsqu'une demi-pièce est mise en plan.

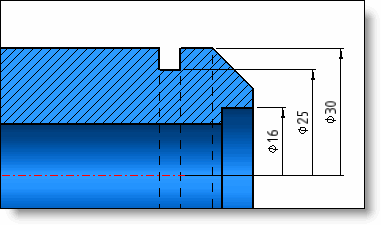

	Demi-pièce de révolution

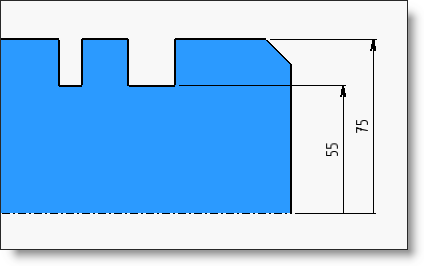

	Demi-pièce
	La cote de grand diamètre permet de coter le diamètre alors que son axe ne peut pas être visible sur la vue.

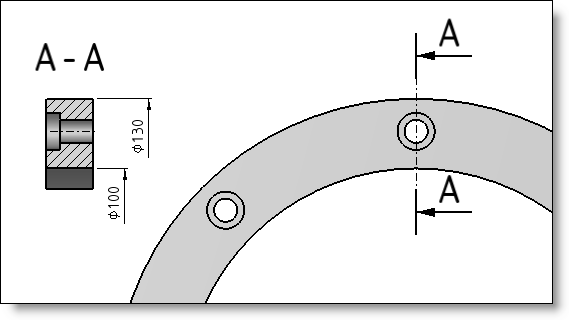

	Cotes de grand diamètre

Lors de la cotation de demi-pièce sur une vue de détail, l'axe de référence doit être sélectionné sur la vue de détail et non sur la vue principale.
