But

Cette opération est destinée à repositionner une pièce afin par exemple en phase 2 de pouvoir usiner par exemple la face d'appui (de la phase 1).

L'intérêt de cette fonction est de pouvoir récupérer en phase 2 le brut à la fin de la phase 1.

Bien entendu, si en phase 1 le brut change (si une opération est modifiée, supprimée ou ajoutée), il sera nécessaire de remettre à jour en automatique cette phase 2.

A présent, une seule commande est présente et permet de faire des repositionnements de pièces dans le même document ou dans un autre document. Elle se présente sous la boite de dialogue suivante.

Il existe ainsi trois possibilités de repositionnements.

Éléments annexes permet de copier dans le document de repositionnement des géométries complémentaires de construction comme des formes, des esquisses, des repères, des axes...

Repositionnement

1) La pièce est repositionnée dans le même document

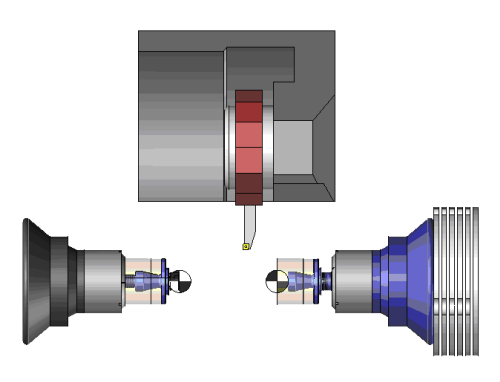

C'est par exemple le cas des machines de fraisage- tournage où il est possible de finir d'usiner la pièce sur la contre broche.

Pour ce faire, il suffit de sélectionner la pièce à repositionner et de valider.

Les deux pièces sont alors superposées, il reste ensuite à positionner la pièce en utilisant les fonctions habituelles d’assemblage.

2) La pièce est repositionnée dans un nouveau document

Il suffit de sélectionner la pièce à repositionner et de valider.

Par défaut, TopSolid va créer un nouveau document d’usinage vierge pour y placer la nouvelle pièce.

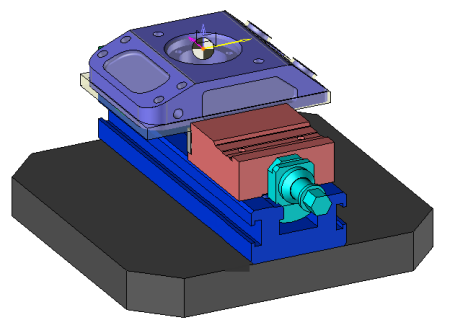

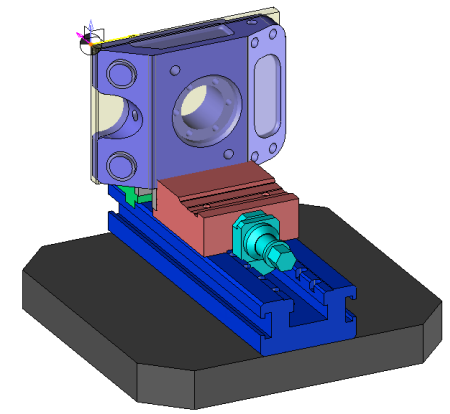

Machine 3axes : Phase 1	Machine 3axes : Phase 2

Un nouveau document d'usinage est alors crée et la pièce est placée dans celui-ci sans contrainte.

Il est alors possible de positionner cette pièce avec les fonctions habituelles d’assemblage.

3) La pièce est repositionnée dans un document existant

Il est également possible de repositionner la pièce dans un document Cam déjà existant (où par exemple la machine et un étau seraient déjà appelés). Pour cela, il faut ouvrir au préalable ce document et le choisir dans la liste déroulante avant de sélectionner la pièce à repositionner et de valider.

Suppression d’un repositionnement

Cette opération est destinée à supprimer une pièce qui à été repositionnée dans le même document.

Toutes les opérations d’usinage réalisées sur cette pièce seront supprimées en même temps que la pièce.

Cette option n'a d'intérêt que si la pièce a été repositionnée dans le même document. Si la pièce est dans un autre document, il suffit de supprimer celui-ci.
