Dieser Befehl ermöglicht Ihnen, zur vorhergehenden Anzeige zurückzukehren.



Dieser Befehl ermöglicht Ihnen, zur nächsten Anzeige zu gehen.



Dieser Befehl ermöglicht Ihnen, die Anzeige zu aktualisieren. Wird ein gelbes Dreieck auf der Schaltfläche angezeigt, müssen Sie die Anzeige aktualisieren.



Dieser Befehl ermöglicht Ihnen, in den Referenz-Modus zu wechseln.



Dieser Befehl ermöglicht Ihnen, in den Rückwärtsreferenzen-Modus zu wechseln.



Dieser Befehl ermöglicht Ihnen, die Dokumenttypen zu filtern, die angezeigt werden sollen.





Dieser Befehl ermöglicht Ihnen, die Rückwärtsreferenzen-Modi zu filtern:

  • Rückwärtsreferenzen: Mit diesem Filter können Sie alle verbundenen Dokumente anzeigen. Verwendet die Baugruppe Assy.A.0 das Bauteil Part.A.0, zeigen die Rückwärtsreferenzen für das geänderte Bauteil Part.A.1 die Baugruppe Assy.A.0 an, da letztere beim Öffnen automatisch zum Bauteil Part.A.1 umgeleitet wird.

  • Validierte Rückwärtsreferenzen: Mit diesem Filter können Sie nur die validierten Rückwärtsreferenzen anzeigen. Die Rückwärtsreferenzen eines Bauteils zeigen nur die validierten Baugruppen, die das Bauteil verwenden. Geringfügige Überarbeitungen werden nicht angezeigt.

  • Nicht veraltete Rückwärtsreferenzen: Wird ein Bauteil in einer veralteten Baugruppe verwendet, zeigen die Rückwärtsreferenzen des Bauteils in diesem Modus nicht die Baugruppe an.

  • Rückwärtsreferenzen von geringfügiger Überarbeitung: Verwendet die Baugruppe Assy.A.0 das Bauteil Part.A.0, zeigen die Rückwärtsreferenzen des geänderten Bauteils Part.A.1 keine Baugruppen an. Dieser Filter ist restriktiver als der erste (Rückwärtsreferenzen).



Ein weiteres Beispiel für diesen letzten Modus:

Angenommen, wir haben eine Baugruppe Asm und ein Bauteil Prt; Asm.A.0 verwendet Prt.A.0 als Referenz (Prt.A.0 ist in Asm.A.0 enthalten), aber Asm.A.1 hat Prt.A.0 nicht mehr als Referenz (Prt.A.0 wurde aus Asm.A.1 gelöscht).

Die Referenzen zeigen Folgendes an:

- Asm.A.1 => keine Referenz

- Asm.A.0 => Prt.A.0



Die Rückwärtsreferenzen werden wie folgt angezeigt:

- Im Modus „Rückwärtsreferenzen“: Prt.A.0 => keine Rückwärtsreferenz

- Im Modus „Rückwärtsreferenzen von geringfügiger Überarbeitung“: Prt.A.0 => Asm.A.0



Wenn Sie Rückwärtsreferenzen für Prt abfragen, zeigt das Ergebnis alle Rückwärtsreferenzen der letzten geringfügigen Überarbeitung an.

Das Prinzip besteht darin, standardmäßig die vorhandenen Rückwärtsreferenzen mit dem letzten Stand der Dokumente, aber nicht die alten Rückwärtsreferenzen der geringfügigen Überarbeitung anzuzeigen.

Um die alten Rückwärtsreferenzen zu erhalten, müssen Sie den Modus „Rückwärtsreferenzen von geringfügiger Überarbeitung“ verwenden, um die gesamten vorhandenen Rückwärtsreferenzen auf ältere geringfügige Überarbeitungen anzuzeigen.

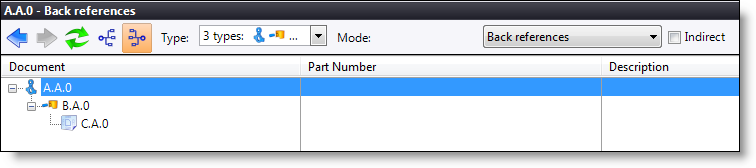

Rückwärtsreferenz des Bauteils. Wird von einer Baugruppe verwendet, die in einem Entwurf benutzt wird.



  • Indirekt deaktiviert: Suchen Sie Dokumente, die direkt entsprechend den ausgewählten Typen des Dokuments referenziert werden.

Beispielsweise wird ein Bauteil von einer Baugruppe verwendet, die in einem Entwurf benutzt wird. Es gibt keinen Entwurf für dieses Bauteil. Wenn Sie die Rückwärtsreferenzen (Typentwurf) dieses Bauteils suchen, wird nichts angezeigt.

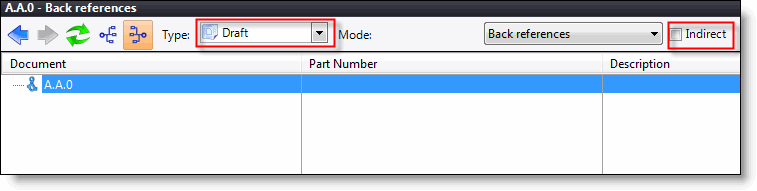

Direkter Modus: Kein Entwurf wird angezeigt



  • Indirekt aktiviert: Suchen Sie Dokumente, die entsprechend den ausgewählten Typen des Dokuments referenziert werden. Beispielsweise wird ein Bauteil von einer Baugruppe verwendet, die in einem Entwurf benutzt wird. Es gibt keinen Entwurf für dieses Bauteil. Wenn Sie die Rückwärtsreferenzen (Typentwurf) dieses Bauteils suchen, wird der Entwurf der Baugruppe angezeigt, die das Bauteil verwendet.

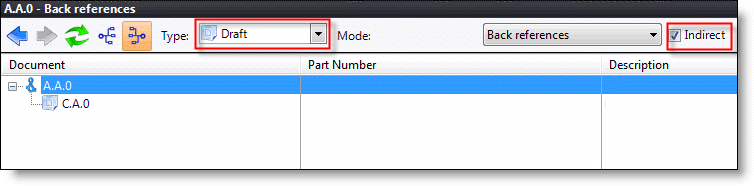

Indirekter Modus: Der Entwurf der Baugruppe wird angezeigt.







Per Rechtsklick auf eine Spaltenüberschrift können Sie weitere Spalten hinzufügen (Projektname, Autor usw.). Diese Spalten können per DragDrop in das Feld "Gruppierung" gezogen werden, um Informationen zu gruppieren. Wird beispielsweise die Spalte "Projektname" in das Feld gezogen, werden die Rückwärtsreferenzen oder die Referenzen nach Projekt gruppiert.

Um diese Gruppierung wieder aufzuheben, ziehen Sie die Spalte einfach in den unteren Bereich des Fensters.

Die Gruppierung ist nur in der flachen Ansicht verfügbar.



Hiermit können Sie Ergebnisse in der Ordneransicht anzeigen.



Hiermit können Sie Ergebnisse in der flachen Ansicht anzeigen.



Hiermit können Sie eine Vorschau der ausgewählten Dokumente anzeigen.





Sie können auch das Popup-Menü in der Dokumentstruktur verwenden. Die verfügbaren Befehle sind: Anzeigen (hebt das Dokument in der Projektstruktur hervor) und Öffnen (öffnet das Dokument).
