Mit diesem Befehl können Sie unterschiedlichste Suchen nach Komponenten von Bibliotheken, Bauteilen oder Baugruppen nach bestimmten Kriterien durchführen.

1. Darstellung.

2. Die unterschiedlichen Symbole.

3. Suchtypen.

   1. Präzisierte Suche.

   2. Suche mit mehreren Kriterien.

   3. Klassifizierung

4. Ergebnisse:

1. Darstellung:

Erstellen Sie ein neues Suchdokument. Dieses Dokument kann in das aktuelle Projekt, das Projekt Eigene Suchläufe oder das Projekt Unternehmenssuchläufe eingecheckt werden.

Die Projekte Eigene Suchläufe und Unternehmenssuchläufe finden Sie in der Struktur Suchläufe.

Um diese Struktur anzuzeigen, verwenden Sie den Befehl Ansicht > Suchläufe der Schaltfläche TopSolid.

Das Suchwerkzeug umfasst 3 Bereiche:

• Im oberen Teil können Sie den zu suchenden Dokumenttyp, die zu verwendende Klassifizierung und die zu durchsuchenden Projekte auswählen und das Ergebnis anzeigen.

• Im Zwischenteil können Sie verfeinerte Suchen unter Angabe mehrerer Kriterien durchführen.

• Im unteren Teil wird das Ergebnis entweder in der Vorschau oder in Dropdown-Fenstern angezeigt.

2. Die Symbolleiste zur Definition der verschiedenen Symbole befindet sich auf dieser Seite.

3. Suchtypen: Es gibt verschiedene Arten an Suchläufen:

Um nur nach einem Namen, einer Beschreibung oder einer Teilenummer zu suchen, verwenden Sie die Schnellsuche, indem Sie in der oberen rechten Ecke des Bildschirms auf das Symbol klicken.

1. 1. Präzisierte Suche: Für diese Suche werden die erste Linie der detaillierten Suche sowie grundlegende Syntaxen verwendet. Die grundlegende Suche ist nicht ausreichend. Die Suche muss für eine Schraube erfolgen. Durch Präzisieren der Suche kann diese auf Sechskantschraube festgelegt werden.

So suchen Sie nach einer Sechskantschraube:

• • • Wählen Sie den Typ des Dokuments aus. Wählen Sie für Schrauben die Option Familie aus.

    • Wählen Sie Projekte aus, in denen gesucht werden soll.

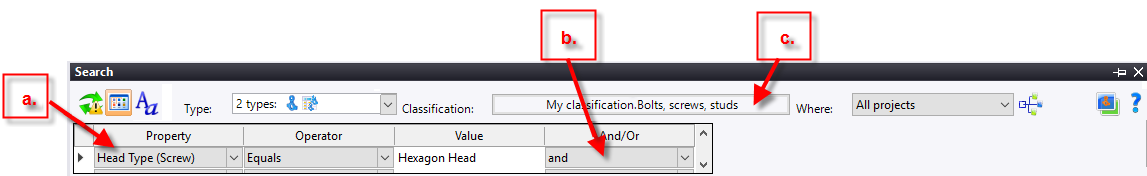

    • Wählen Sie in der Spalte Eigenschaften den Eintrag Funktion > Schraube > Kopftyp.

    • Wählen Sie in der Spalte Operator den Eintrag Gleich aus.

    • Wählen Sie in der Spalte Wert den Eintrag Sechseckiger Kopf aus.

    • Klicken Sie auf das Symbol Aktualisieren.

1. 2. Suche mit mehreren Kriterien: Bei dieser Suche können mehrere Abfragen zu einem Suchlauf eingegeben werden, z. B. für alle bei einem bestimmten Hersteller aus einem bestimmten Material gefertigten Stahlmuttern.

So suchen Sie nach einer Stahl-Sechskantschraube:

• • • Wählen Sie den Typ des Dokuments aus. Wählen Sie für Schrauben die Option Familie aus.

    • Wählen Sie Projekte aus, in denen gesucht werden soll.

    • Wählen Sie in der Spalte Eigenschaften den Eintrag Funktion > Schraube > Kopftyp.

    • Wählen Sie in der Spalte Operator den Eintrag Gleich aus.

    • Wählen Sie in der Spalte Wert den Eintrag Sechseckiger Kopf aus.

    • Wählen Sie in der Spalte Und/Oder die Option Und aus.

    • Wählen Sie in der Spalte Eigenschaften die Option Standard > Material > Materialbezeichnung aus.

    • Wählen Sie in der Spalte Operator den Eintrag Gleich aus.

    • Wählen Sie in der Wertspalte Stahl aus.

    • Klicken Sie auf das Symbol Aktualisieren.

1. 3. Klassifizierungssuche: Für diese Suche muss ein Klassifizierungskriterium definiert werden.

So suchen Sie nach einer klassifizierten Schraube:

• • • Wählen Sie den Typ des Dokuments aus. Wählen Sie für Schrauben die Option Familie aus.

    • Wählen Sie Projekte aus, in denen gesucht werden soll.

    • Klicken Sie auf die Schaltfläche Klassifizierung.

    • Wählen Sie das Kriterium.

    • Bestätigen Sie das Fenster.

    • Klicken Sie auf das Symbol Aktualisieren.

4. Ergebnis. Suchergebnisse werden im unteren Teil des Suchfensters angezeigt. Diese Ergebnisse können in der Vorschau oder einer Dropdown-Liste per Klicken auf das Symbol angezeigt werden. Eines der Ergebnisse kann in den Grafikbereich gezogen werden. So gelangt das Bauteil der gefundenen Schraube direkt in den Einbeziehungs-Modus. Es ist möglich, die Anzeige-Spalten auszuwählen.
