Auswahl des Scheitelpunkts von Facettenform









Links/Videos :





In 3D-Dokumenten kann mit diesem Befehl das Netz der Facettenformen angezeigt werden, um den Scheitelpunkt der Fläche auswählen zu können.

In Entwurfsdokument können Sie mit diesem Befehl bei der Bemaßung von Facettenformen einen Scheitelpunkt auswählen.



Erstellungsphasen / Verwendung:



Klicken Sie auf das Symbol oder wählen Sie den Befehl Visualisierung > Auswahlfilter > Auswahl des Scheitelpunkts von Facettenform... im Dropdown-Menü aus.



Dieser Befehl ist ein Modus mit 2 Zuständen. Nach dem Starten wird die Anzeige der Facettenform-Vernetzung des Dokuments aktiviert. Er ermöglicht die Auswahl des Scheitelpunktes von dreieckigen Flächen.





Facettenformen werden entweder per STL- oder IFC-Import oder mit dem Befehl Fläche > Andere > Konvertierung in Facettenform... erstellt.





Beispiel für Facettenform, die aus einem STL-Import erstellt wurde:

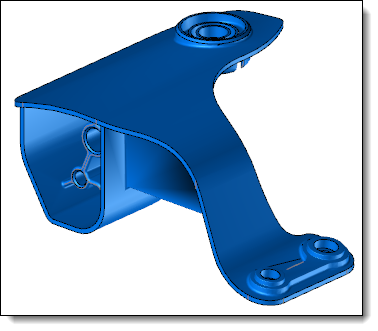

Modus = Deaktiviert

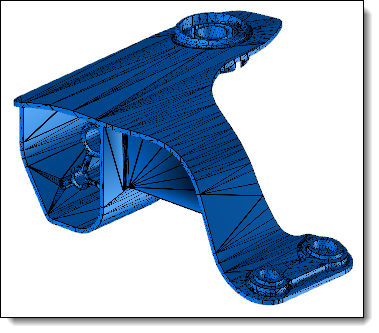

Modus = Aktiviert
