Visualisierung
|
|
Visualisierung |
Dieser Befehl ermöglicht Ihnen, die grafischen Toleranzen des aktuellen Dokuments zu ändern.
Erstellungsphasen / Verwendung:
Blenden Sie im Dokumentbaum Optionen den Knoten Allgemein ein und doppelklicken Sie auf den Knoten Visualisierung....

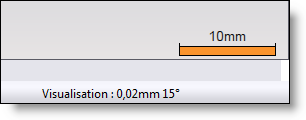

Dieser Befehl ist auch verfügbar, indem Sie unten rechts (im Arbeitsbereich) auf Visualisierung doppelklicken.
|
|
Geben Sie den linearen Toleranzwert ein (0,2 mm standardmäßig).
Geben Sie den eckigen Toleranzwert ein (15° standardmäßig).
Bestätigen.
|
|
|
|
Die Anzeigentoleranzen haben keinen Effekt auf die verschiedenen Berechnungen (Schnittpunkt, Tangentenpunkt,… Form), aber erlauben, dass die grafische Karte entlastet wird. |
|
Lineare Toleranz bei 1 mm |
Lineare Toleranz bei 0,01 mm |
|
|
|
