Transformation durch Symmetrie









Dieser Befehl transformiert ein Element und dessen symmetrische Äquivalente in Bezug auf eine Ebene.



Klicken Sie auf das Symbol oder wählen Sie den Befehl Konstruktion > Transformationen > Transformation durch Symmetrie aus dem Dropdown-Menü aus.



  1. Wählen Sie die Symmetrieebene aus.

  2. Befehl mit der Schaltfläche bestätigen

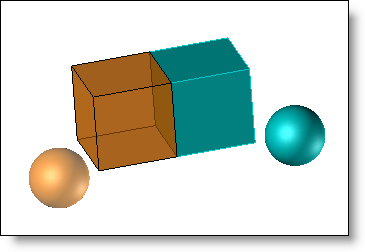

Transformation durch Symmetrie an einer Ebene (Ergebnis in Orange).







Eine Symmetrietransformation kann nicht für das Exemplar eines Bauteils oder einer Baugruppe verwendet werden (Einbeziehung eines Bauteils oder einer Baugruppe aus einem Familiendokument).







Andere verfügbare Transformationen anzeigen.
