Überlagerungen anzeigen







Links / Videos:



Dieser Befehl zeigt an, ob Segmente überlagert sind.



Erstellungsphasen / Verwendung:



Klicken Sie auf das Symbol oder wählen Sie im Dropdown-Menü den Modus 2D-Skizze oder 3D-Skizze > Modi > Enden anzeigen… aus.

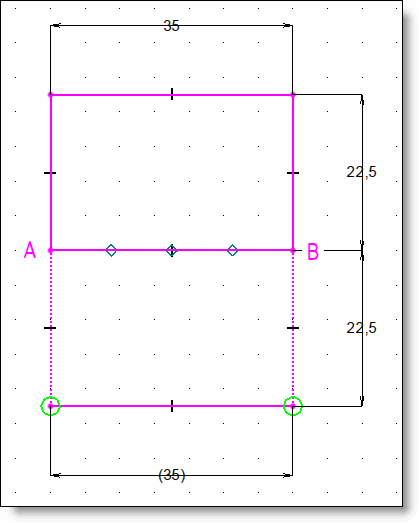

3 Segmente sind zwischen A und B überlagert: eins für jedes Rechteck und eine Linie.







  • Jeder graue Kreis stellt ein überlagertes Segment dar (zwischen A und B).

  • Dieser Modus erlaubt Ihnen, schnell herauszufinden, wo Überlagerungen vorliegen.





Verfügbare Optionen:



Sie können die Farbe und den Durchmesser der Darstellung in den Skizzenoptionen ändern.
