Nähen

Dieser Befehl näht einen Satz an Flächen zusammen.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol , oder wählen Sie im Dropdown-Menü den Befehl Fläche > Nähen....

Wählen Sie die Flächenform oder die Hauptfläche, an die die anderen Flächen genäht werden.
Wählen Sie andere Flächenformen oder Flächen, die genäht werden sollen.

Beim Nähen werden 2 getrennte Flächen zusammengenäht, indem die gemeinsamen Kanten dieser 2 Flächen zusammengeführt werden.

Verfügbare Optionen:

Ausblenden:

Mit diesem Kontrollkästchen können Sie ausgewählte Elemente während der Verwendung des Befehls ausblenden damit Sie andere Elemente einfacher auswählen können, besonders die, die von einem anderen Element verdeckt werden.

Toleranz:

Diese Option definiert die Nähtoleranz zwischen den Flächen.

Damit zwei Flächen zusammengenäht werden können, dürfen die gemeinsamen Kanten nicht weiter voneinander getrennt sein, als durch die Nähtoleranz festgelegt.

Anzahl Iterationen:

Unter Verwendung dieser Option können Sie das Nähen eines Satzes an Flächen optimieren.

So funktioniert diese Option:

Wenn Sie die Funktion bestätigen, wird ein erster Nähvorgang gemäß der gegebenen Toleranz durchgeführt. Voneinander zu weit entfernte Flächen werden jedoch nicht genäht.
Der Wert der Toleranz wird folglich mit 2 multipliziert, und die weiteren Nähvorgänge für die restlichen Flächen erfolgen mit dieser neuen Toleranz.
Der Wert der Toleranz wird dann wieder mit 2 multipliziert und so weiter – so oft wie die Anzahl der Iterationen.

Beispiel: Bei einer Anfangstoleranz von 0,01 mm und einer Iterationszahl von 3 geschieht Folgendes:

erster Nähvorgang mit einer Toleranz von 0,01 mm.
zweiter Nähvorgang mit einer Toleranz von 0,02 mm (0,01 mm x 2).
dritter Nähvorgang mit einer Toleranz von 0,04 mm (0,02 mm x 2).

Die Höchstzahl an Iterationen ist 10, die Mindestzahl ist 1 (das erste Nähen).

Trennen:

Ohne diese Option generiert TopSolid eine einzige Form aus mehreren Körpern, wenn getrennte Flächengruppen einer einzigen Nähoperation genäht werden. Wenn diese Option verwendet wird, werden die getrennten Flächengruppen als unabhängige Formen genäht. Im Beispiel unten können wir eine einzelne Form mit vier Flächen in zwei Körper (ohne Option "Trennen") oder zwei Formen zusammenfassen, die jeweils aus 2 Flächen bestehen (mit Option "Trennen").

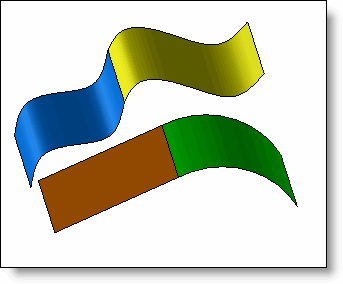

Getrennte Flächen nähen

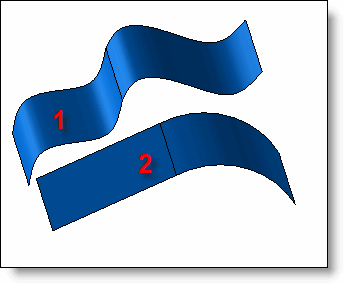

Nähergebnis mit 2 Formen aus 2 Flächen

Assoziativ:

Diese Option erlaubt Ihnen, die Nähinformationen in Form einer Operation zu speichern, die über die Operationsstruktur bearbeitet werden kann. Wenn diese Option nicht aktiviert ist, ist das Nähergebnis ein nicht assoziatives Bauteil. Es ist zu erwähnen, dass die Form über keinen Verlauf der zuvor durchgeführten Operationen verfügt, und es ist nicht mehr möglich, sie zu bearbeiten. Das Ergebnis ist das Äquivalent einer importierten Form.

Danach ist es nicht mehr möglich, den assoziativen Typ zu ändern. Wenn die Operation im nicht assoziativen Modus durchgeführt wurde, ist es nicht möglich, die Operation zu ändern, die vorher am Bauteil durchgeführt wurde. Die Form ist zu einem nicht assoziativen Körper geworden.

Farben beibehalten:

Mit dieser Option kann die Elementfarbe auf Werkzeugflächen beibehalten werden, auch nach dem Nähen.

Wenn einige Flächen mit dem Befehl Färben gefärbt wurden, wird die Farbe beim Nähen auf diesen Flächen beibehalten, auch wenn diese Option nicht aktiviert ist.

Die Option Farben beibehalten berücksichtigt das Farbattribut von Formen.

Erweiterte Optionen:

Zusammenfassen:

Diese Option erlaubt Ihnen, die geprägten Flächen durch Nähen zusammenzufassen.

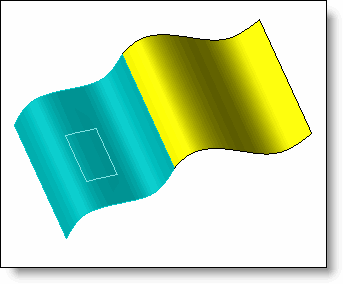

Mit einer geprägten Fläche nähen (die rechteckige Fläche in der Mitte)

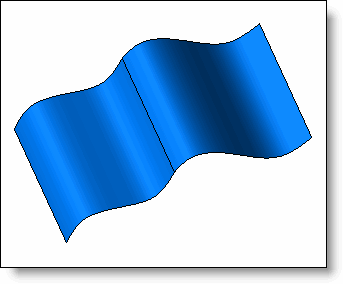

Nähergebnis

Grenzkanten erstellen:

Dieser Befehl erlaubt Ihnen, die Grenzkanten zu erstellen. Nur Flächen haben Grenzkanten. Ein Volumen hat keine.

Änderungen / Zusätzliche Informationen:

Wenn das Nähen im assoziativen Modus erfolgt ist, ist es möglich, die Operation zu bearbeiten und Flächen der Liste der zu nähenden Flächen hinzuzufügen oder von dieser zu entfernen.

Am Ende der Nähoperation zeigt eine Meldung die Anzahl von Volumen, Flächen und Löchern an.

Wenn die Meldung "Volumen=1" anzeigt, ist das Bauteil eine Volumenform.
Wenn die Meldung eine Anzahl von Flächen und Löchern anzeigt, ist die Nähoperation nicht abgeschlossen. Einige fehlende Flächen müssen erstellt werden, bevor die Nähoperation wiederholt wird.
