Wiederholung







Mit diesem Befehl werden Operationen oder Flächen wiederholt.



Erstellungsphasen / Verwendung:



Klicken Sie auf das Symbol , oder wählen Sie Form > Wiederholung... aus dem Dropdown-Menü.



  1. Wählen Sie Flächen oder Operationen, um je nach Typ der ausgewählten Elemente (Operationen oder Flächen) eine Wiederholung durchzuführen.

  2. Wählen Sie das zu verwendende Muster.

  3. Befehl mit der Schaltfläche bestätigen



Verfügbare Optionen:







Sie können entweder Operationen (Taschen, Bohrungen, ...) oder Flächen wiederholen.





Einige Operationen, die Referenzflächen (wie Fasen, Verrundungen, Gewinde und Gewindebohrungen) erfordern, können nicht mit sich selbst wiederholt werden. Sie müssen mit ihrem Träger (Nocke, Tasche, Halter usw.) wiederholt werden.











Wenn Sie eine Operation wiederholen möchten, wird diese zusätzliche Option angezeigt.

Wenn diese Option aktiviert ist, wird die Operation für jedes Element neu berechnet.

Wenn sie nicht aktiviert ist, wird die Geometrie der Operation identisch wiederholt.



Im Beispiel unten handelt es sich bei der zu wiederholenden Operation um eine Nocke, deren Höhe bis zur Ebene der Fase definiert ist (Kontinuität der Fasenebene).

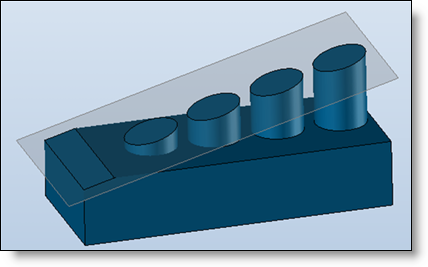

Operationen wiederholen

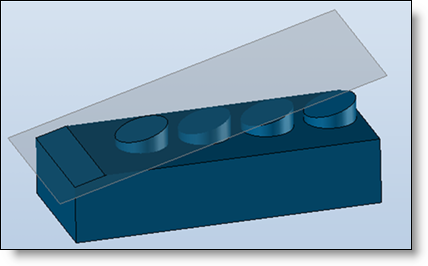

Ohne Wiederholungsoperationen





Mit der Option Operationen wiederholen wird die Geometrie n Mal neu berechnet, was die Berechnung zeitaufwändiger macht.



Wenn diese Option jedoch nicht aktiviert ist, müssen die Gruppen von Flächen für ausgewählte Operationen alle angrenzen (in Kontakt sein). Wenn einige Flächen den restlichen Schnitt nicht berühren, kann keine Wiederholung durchgeführt werden.











Mit dieser Option können in einfachen Fällen schnellere Wiederholungen durchgeführt werden, da hier keine Kontrolle erforderlich ist. Jedoch treten auch mehr Fehler auf (beispielsweise, wenn die Wiederholung außerhalb des Bauteils erfolgt).









  • Bei der schnellen Wiederholung werden Flächen kopiert. Sie müssen die zu wiederholenden Seiten auswählen. Beispielsweise müssen Sie für eine zu wiederholende Nocke mit Fase die Nocke UND Fase auswählen.

  • Um diese Option verwenden zu können, dürfen die Flächen keine "Bohrungen" aufweisen. Wenn sich eine der wiederholten Nocken beispielsweise nicht auf derselben Auflagefläche (Fläche wird von einer Nut geschnitten, und Nocke muss sich auf beiden Seiten befinden) oder auf der Außenseite des Bauteils befindet, ist die Wiederholung bei Verwendung dieser Option ungültig.











Mit der Option Ergebnisse überprüfen können Sie die Konsistenz der Wiederholung des Ergebnisses überprüfen.





Es wird empfohlen, die Option Ergebnisse überprüfen aktiviert zu lassen, selbst wenn die Berechnungszeit erhöht wird.
