Muster auf Profil

Dieser Befehl kann ein Muster auf einem Profil erstellen.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol oder wählen Sie Konstruktion > Muster > Muster auf Profil aus dem Dropdown-Menü aus.

Wählen Sie das Profil aus.
Wählen Sie den Start-Punkt des Musters, wenn er sich vom Startpunkt des Profils unterscheidet.
Wählen Sie den End-Punkt des Musters, wenn er sich vom Endpunkt des Profils unterscheidet.
Geben Sie die gewünschte Anzahl ein. Muster können nicht außerhalb des Profils sein. Wenn der Wert zu groß ist, werden Muster häufig ignoriert. Die Berechnung erfolgt wie folgt: Abstand * (Gesamtanzahl -1) muss kleiner sein als die Länge zwischen dem Start- und Endpunkt der Muster. Wenn kein Wert eingegeben wird, wird die Gesamtzahl durch TopSolid basierend auf anderen Parametern (Abstand usw.) definiert.
Wählen Sie einen Abstandtyp.

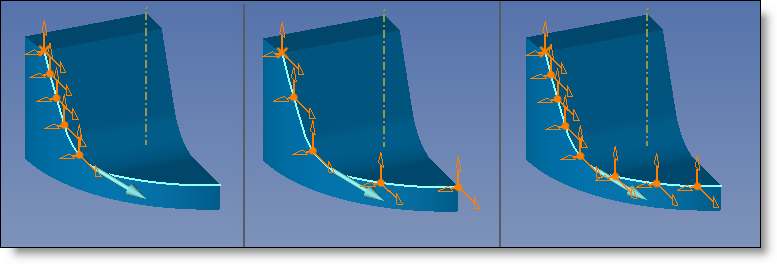

Winkel:	Der Abstand wird durch die Winkel definiert, indem man eine Rotationsachse auswählt. Aktivieren oder deaktivieren Sie die Option Abstandswinkel, und geben Sie einen Wert ein. Wenn Gesamtzahl = 5 und Abstandswinkel = 10°, ergibt es fünf 10°-Winkel-Muster. Wenn Gesamtzahl = 5 und Abstandswinkel ausgegraut ist, ergibt es fünf Muster, die im Profil verteilt werden. Wenn die Gesamtzahl ausgegraut ist und der Abstandswinkel = 10°, ergibt es so viele 10°-Winkel-Muster, so viele möglich sind. Es ist nicht möglich, dass sowohl die Gesamtzahl als auch der Abstandswinkel fehlen. Im Beispiel unten ist die gelbe Achse die Rotationsachse.
	Gesamtzahl = 5 und Abstandwinkel = 10°. Gesamtzahl = 5 und Abstandwinkel ist ausgegraut. Gesamtzahl ist ausgegraut und Abstandwinkel = 10°.

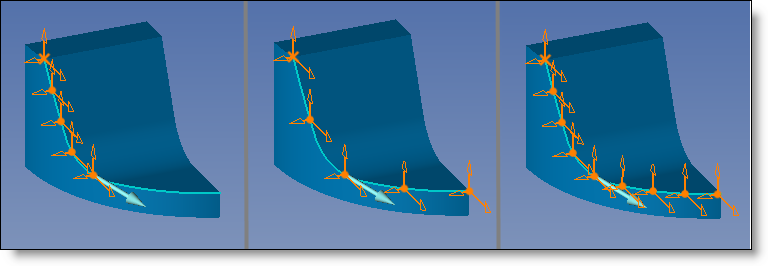

Abstand:	Der Abstand wird durch die Abstandslänge definiert. Überprüfen Sie oder deaktivieren Sie die Option Abstand, und tragen Sie einen Wert ein. Wenn Gesamtzahl = 5 und Abstand = 30 mm, ergibt das fünf Muster mit 30 mm Abstand. Wenn Gesamtzahl = 5 und der Abstand ausgegraut ist, ergibt es fünf Muster, die im Profil verteilt werden. Wenn die Gesamtzahl ausgegraut ist und Abstand = 30 mm ist, ergibt das so viele Muster mit 30 mm Abstand, wie möglich sind. Es ist nicht möglich, dass Gesamtzahl und Abstand gleichzeitig fehlen.
	Gesamtzahl = 5 und Abstand =30 mm; Gesamtzahl = 5 und Abstand ist ausgegraut. Gesamtzahl ist ausgegraut und Abstand = 30 mm.

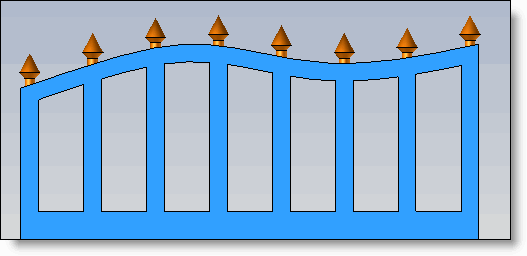

Projizierter Abstand:	Der Abstand wird anhand einer Richtung und nicht einer Kurve definiert. Beispiel: Dekorative Spitzen werden an der Spitze eines Portals werden anhand der horizontalen Richtung (wie der Abstand von Balken) und nicht anhand der Krümmung definiert.

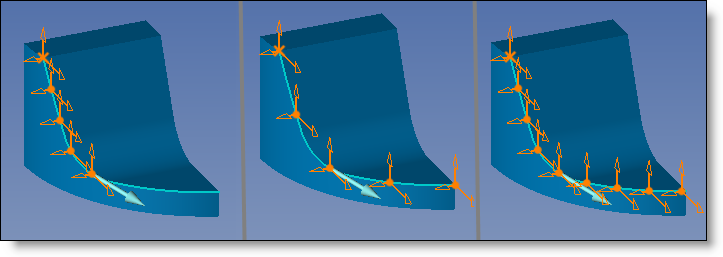

Länge:	Der Abstand wird durch die Abstandlänge definiert. Anders als der Abstand, der eine Gerade von einem Punkt zu einem anderen ist, folgt die Länge dem Profil. Aktivieren oder deaktivieren Sie die Option Abstand, und tragen Sie einen Wert ein. Wenn Gesamtzahl = 5 und Abstand = 30 mm, ergibt das fünf Muster mit 30 mm Abstand. Wenn Gesamtzahl = 5 und der Abstand ausgegraut ist, ergibt es fünf Muster, die im Profil verteilt werden. Wenn die Gesamtzahl ausgegraut ist und Abstand = 30 mm ist, ergibt das so viele Muster mit 30 mm Abstand, wie möglich sind. Es ist nicht möglich, dass Gesamtzahl und Abstand gleichzeitig fehlen.
	Gesamtzahl = 5 und Abstand = 30 mm. Gesamtzahl = 5 und Abstand ausgegraut. Gesamtzahl ausgegraut und Abstand = 30 mm.
Parameter:	Wenn das Profil (Ellipse, Spline usw.) komplexer ist, ist möglicherweise die Bearbeitungszeit mit den Abstandarten oben länger. Der Parametertyp ist schneller. In diesem Fall tragen Sie die Gesamtzahl ein.

Wählen Sie eine Orientierung.

Zeichenkette:

Diese Orientierung richtet das Koordinatensystem in Richtung des folgenden Koordinatensystems aus, was z. B. für Kettenverknüpfungen geeignet ist. Die vertikale Achse, die für diese Erfassung gewählt wird, ist die Y-Achse.

Konstante:

Die Orientierung ändert sich nicht. Sie bleibt in Bezug auf die erste Orientierung konstant.

Frenet:

Der Frenet-Koordinatensystem wird durch die Tangente und die Krümmung des Profils "gestützt".

Senkrecht auf Form:

Wählen Sie die Form aus. Die Muster bewegt sich und behält eine normale Orientierung zur Form bei. (die Kugel in diesem Beispiel).

Senkrecht:

Wählen Sie eine vertikale Richtung aus. Das Muster bewegt sich und behält eine normale Orientierung in dieser Richtung bei.

Vertikal:

Wählen Sie eine vertikale Richtung aus. Das Muster bewegt sich und behält eine vertikale Orientierung in Bezug auf diese Richtung bei.

Vertikal auf Form:

Wählen Sie die Form aus. Das Muster bewegt sich und behält eine vertikale Orientierung in Bezug auf diese Form bei.

Wenn Alternierende Nummerierung nicht aktiviert wird, werden die Elemente schrittweise vom ersten zum letzten durchnummeriert, was problematisch sein kann wenn zum Beispiel ein Bauteil auf der letzten Bohrung positioniert wird (z.B. Nr. 4). Wenn die Anzahl von Bohrungen zunimmt, bleibt das Bauteil an seinem Platz (auf der 4. Bohrung), aber wenn sich die Anzahl von Bohrungen verringert, wird seine Position für ungültig erklärt, weil es keine 4. Bohrung mehr gibt.
Wenn die Option Alternierende Nummerierung aktiviert ist, hat das erste Element die Nummer 1, das letzte Element die Nummer 2, und alle anderen Elemente werden entsprechend schrittweise durchnummeriert. In diesem Fall - wenn zum Beispiel ein Bauteil auf der letzten Bohrung positioniert wird (Nummer 2) - bleibt das Bauteil auf der letzten Bohrung auch wenn sich die Anzahl der Bohrungen verändert.

Das Wert 1 kann eingegenen werden. In diesem Fall hat die Wiederholung keinen Effekt. Dieser Fall ist für eine Familie geeignet mit z. B. einer oder mehreren Bohrungen auf Basis des Durchmessers.
Bei 3D-Wiederholungen (Kranz und Zylinder):

- Wenn die erste Gesamtzahl 1 ist, gibt es keine Wiederholung.

- Wenn die zweite Gesamtanzahl 1 ist, stimmt das Muster mit der einfachen Version (Kreis) überein.
