Umschließender Quader





Dieser Befehl ermöglicht Ihnen die Erstellung eines Quaders, der eine Auswahl von Elementen (Punkte, Profile, Formen, Koordinatensysteme, usw.) umschließt, mit der Möglichkeit, Aufmaße zu definieren.



Erstellungsphasen / Verwendung:



Klicken Sie auf das Symbol oder wählen Sie den Befehl Form > Grundkörper > Umschließender Quader ... aus dem Aufklappmenü.



Wählen Sie die verschiedenen zu umschließenden Elemente aus.



Verfügbare Optionen:





Dieser Befehl ermöglicht die Definition des Koordinatensystems, an dem der umschließende Quader ausgerichtet wird. Wenn diese Option deaktiviert ist, ist der umschließende Quader entsprechend der globalen Bezugsform der ausgewählten Elemente ausgerichtet.

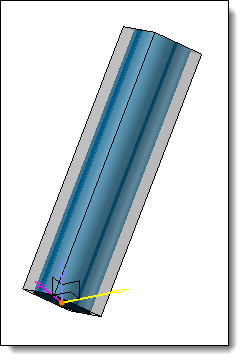

Umschließender Quader mit Orientierungskoordinatensystem.

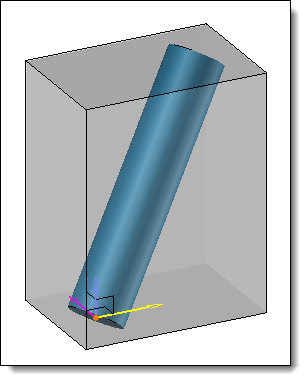

Umschließender Quader ohne Orientierungskoordinatensystem.

Der Quader wird entsprechend der globalen Bezugsform der ausgewählten Elemente erstellt, damit ein Quader vorhanden ist, der am nächsten am Mindestwert ist.





Sie haben die Möglichkeit, zu allen Seiten des umschließenden Quaders Aufmaße hinzuzufügen.

Wenn Sie die Option Einzelnes Aufmaß markieren, wird der angegebene Wert auf allen Flächen angewandt.





Obwohl kein Orientierungskoordinatensystem vorhanden ist, wird der umschließende Quader mit dem am nächsten am Mindestwert befindlichen Wert erstellt, es kann jedoch nicht gewährleistet werden, dass dies der kleinstmögliche Quader ist.
