Reaktionsergebnis











Links/Videos:





Mit diesem Befehl können Sie die Ergebniskonsistenz durch Anzeige von Reaktionen überprüfen.



Erstellungsphasen / Verwendung:



Klicken Sie auf das Symbol , oder wählen Sie den Befehl Ergebnisse > Reaktionsergebnis… aus dem Dropdown-Menü.



  1. Das Reaktionsergebnis entlang den 3 Achsen wird im Dialogfeld angezeigt.

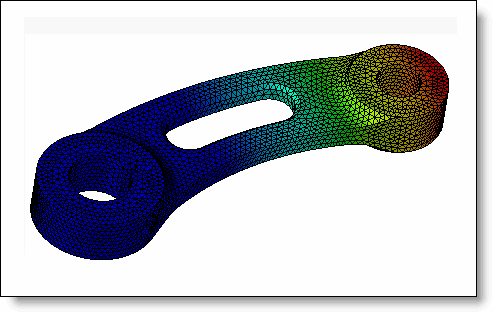

  2. Die maximale Verschiebung wird grafisch angezeigt.



Verfügbare Optionen:



Wenn das Analysevorbereitungsdokument mindestens eine Kombination enthält, verwendet das Analyseergebnis nur diese zum Lösen der Zwangsbedingungen.

In diesem Bereich verfügbare Optionen werden hier erläutert .



Die Farbpalette ermöglicht die Bearbeitung der Farbskala, um diese an die Bauteilgeometrie anpassen und somit geringfügige Abweichungen des Verschiebungsmoduls einfacher visualisieren zu können.

Mit "-" oder "+" unter dem Farbbereich können den Bereich für die Abstufungen erhöhen oder verringern.

Indem sie auf das kleine Farbquadrat unter der Farbpalette klicken, kann der Farbbrereich entweder forlaufend oder getrennt sein.

Verschiebungsmodul mit Einzelskala.



Verschiebungsmodul mit fortlaufender Skala.
