Einleitung:

TopSolid'PlasticFlow ist ein optionales Modul, das es Ihnen ermöglicht, bezogen auf eine Materialdatenbank mit den üblichsten Kunststoffen auf dem Markt, eine rheologische Analyse des Kunststoff-Flusses Ihrer Kunststoffbauteile durchzuführen. Um diese Berechnung richtig abzuschließen, integrieren wir die Technologie der Cadmould Essential-Software, die von Simcon GmbH entwickelt und produziert wurde.

Bauteildokument

Dies ist das Dokument, das den Bauteilentwurf enthält.

Das Material, das dem Bauteil zugewiesen wird, muss die folgenden Informationen erhalten:

• Cadmould-Material-ID.

Dokument für Vorbereitung der Kunststoff-Flussanalyse

Dieses Dokument enthält den Bauteilvernetzung und die Werkzeuge, die benötigt werden, um die Berechnungszwangsbedingungen richtig einzustellen.

Zwangsbedingungen:

• Positionierung der Einspritzpunkte.

• Zu verwendende Material-Einstellungen, sofern sie nicht im Bauteildokument definiert wurden.

•  Einstellungen der Einspritzprozess-Parameter.

Ergebnisdokument

Dieses Dokument wird automatisch erstellt, wenn die Auflösung einer der definierten Analysen in einem Berechnungsvorbereitungsdokument gestartet wird.

Jede Analyse des „Berechnungsvorbereitungsdokuments“ generiert eine unterschiedliche Ergebnisdatei.

Dieses Dokument ermöglicht die Visualisierung der folgenden Ergebnisse:

• Kavität: Bauteilanzeige ohne Berechnung.

• Dicke: Das Bauteil erscheint mit einem Gradientendiagramm, was für die Prüfung der globalen Dicke des Bauteils zu überprüfen. Ein zu weiter Bereich weist auf die möglichen Standardwerte des Bauteils hin.

• Fluss vorne - Zeit beim Füllen: Eine Animation ermöglicht die Visualisierung des Flussfortschritts vorne im Formeinsatz, entsprechend der Einspritzzeit. Der Farbbereich ermöglicht es Ihnen, die Materialplatzierung zu einem spezifischen Zeitpunkt zu kennen.

• Fluss vorne - Temperatur beim Füllen: Dieses Ergebnis zeigt die Materialtemperatur, wenn das Material zum ersten Mal an einem spezifischen Ort ankommt.

• Schnappschuss Füllen - Druck : Der Farbbereich ermöglicht es Ihnen, den Materialdruckwert zu einer bestimmten Zeit und an einem bestimmten Ort zu kennen. Je mehr die Füllung fertiggestellt ist, desto höher ist der Eingangsblockdruck, sodass die Blöcke schneller abgeschlossen werden können.

• Bauteilqualität - Füllprobleme: Ermöglicht die Visualisierung des Bereichs mit dem potenziellen Problem während des Befüllens des Blocks.

• Bauteilqualität - Einspritzzeit : Gibt die erforderliche Zeit an, an einem spezifischen Platz, die zur Materialverfestigung benötigt wird. Der maximale Zeitwert entspricht der Zeit, die von dem Kunststoffmaterial benötigt wird, um sich völlig in den Blöcken zu verfestigen.

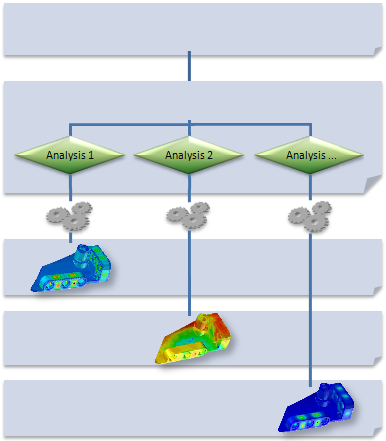

Analyseprozess

Es wird eine Bauteilanalyse durch den Einsatz einer Gruppe spezifischer Befehle durchgeführt.

Hier werden, auf eine vereinfachte Art, die verschiedenen Schritte einer Analyse herausgestellt:

Zu analysierende Bauteil einschließen

Verwenden Sie den Befehl Analyse > Einbeziehen..., klicken Sie auf , oder platzieren Sie das Bauteildokument per "Drag & Drop" von der Projektstruktur in die Vorbereitung der Kunststoff-Flussanalyse, die zuvor erstellt wurde.

Analyse-Erstellung

Verwenden Sie den Befehl Analyse | Neue Analyse

Definition der Zwangsbedingungen

Verwenden Sie die Gruppe von Befehlen

1. • Analyse > Assistent

   • Analyse > Einspritzungspunkt

   • Analyse - Einspritzungsprozessparameter

Materialdefinition

Benutzen Sie den Befehl Material > Werkzeuge > Cadmould-Material

Berechnungslösung

Verwenden Sie den Befehl Analyse > Lösungsvorgang

Ergebnisansicht

Ein neues Ergebnisdokument wird mit Ihrer aktuellen Analyse verbunden. Sie können Ihre Ergebnisse mit dem folgenden Befehl sichtbar machen:

1. • Ergebnisse > Ergebnisanzeige

Fenster "Operationen"

Das Operationsfenster des TopSolid'PlasticFlow-Dokuments unterscheidet sich stark von dem eines üblichen Entwurfsdokuments.

In dieser Struktur gruppieren wir die verschiedenen Ordner einer rheologischen Analyse:
