Kantenwiederholung

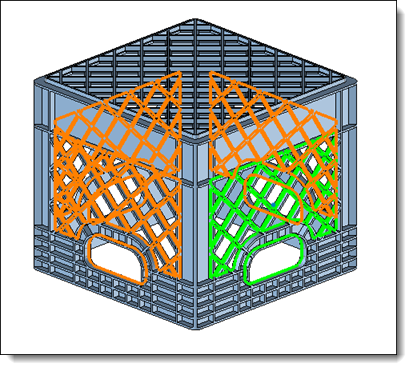

Mit diesem Befehl können Sie Trennkanten aus einer Wiederholung einer Auswahl von Trennkanten, die zuvor erstellt wurden, erstellen.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol für den Befehl Trennkanten...und wählen Sie den Befehl Kantenwiederholung.

Dieser Befehl ist kein assoziativer Befehl, sondern eine Auswahlhilfe.

Verfügbare Optionen:

Zu wiederholende Kanten: Es ermöglicht Ihnen die Auswahl der Trennkanten, die auf der zu teilenden Form wiederholt werden sollen. Mit einem Auswahlfilter ist es möglich, nur Trennkanten auszuwählen. Er ermöglicht die Mehrfachauswahl über einen Begrenzungsrahmen.
Muster: Es ist möglich, ein vorhandenes Muster im Dokument auszuwählen oder ein neues Muster mit der Schaltfläche zu erstellen.
Prägen : Wenn die Kanten, die dem Schnittpunkt zwischen der zu teilenden Form und den ausgewählten Trennflächen entsprechen, nicht am Bauteil vorhanden sind, können Sie sie mit dieser Option automatisch mit einer Prägeoperation erstellen.

Erkennungstoleranz: Entsprechend der Teilegeometrie kann es nützlich sein, die Erkennungstoleranz zu ändern, um das Finden der Trennkanten am Bauteil zu erleichtern.

Änderungen / Zusätzliche Informationen:

Die zu wiederholenden Kanten können auf der gleichen zu teilenden Form ausgewählt werden oder auf einer anderen im Dokument.
Die mit diesem Befehl erfassten Kanten werden automatisch der Liste der ausgewählten Kanten im Befehl Trennkanten hinzugefügt. Dies ist eine Vorauswahl. Es ist immer noch möglich, andere Kanten hinzuzufügen oder zu entfernen, indem sie direkt auf der zu teilenden Form ausgewählt werden.
