Kanten aus Ebene

Mit diesem Befehl können Sie die Trennkanten an Schnittpunkten zwischen der zu teilenden Form und einer ausgewählten Ebene erstellen.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol für den Befehl Trennkanten... und wählen Sie den Befehl Kanten aus Ebene.

Wählen Sie die gewünschte Schnittebene aus.
Wählen Sie aus, ob die externen oder internen Kanten erstellt werden sollen.
Die Auswahl kann durch Erstellen eines Pfads zwischen zwei Kanten beschränkt werden.
Bestätigen Sie .

Dieser Befehl ist kein assoziativer Befehl, sondern eine Auswahlhilfe.

Verfügbare Optionen:

Kanten aus Ebene:

Es sind zwei Modi zur Erkennung von Kanten verfügbar:

Ebenenmodus:

Damit können Sie die Schnittebene mit dem Bauteil auswählen. Es ist möglich, sie mit der Schaltfläche von Grund auf neu zu erstellen.

Abschnittsmodus:

Dieser erlaubt, die Erzeugung von Trennkanten basierend auf einer Ebene zu begrenzen. Die Trimm-Kontur kann über die Schaltfläche im Handumdrehen erstellt werden.

Kanten, die auf dem Bauteil nicht verfügbar sind, werden automatisch mit dem Befehl bedruckt.

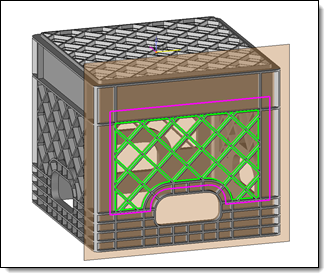

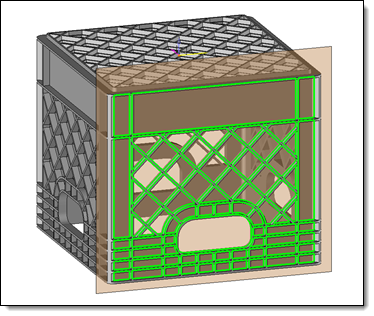

Trennkanten aus einer Ebene.	Trennkanten aus einer Ebene werden durch eine Kontur getrimmt.

Extern: Mit dieser Option können Sie die Auswahl von Kanten aus dem Schnittpunkt zwischen der ausgewählten Ebene und der zu teilenden Form beschränken. Nur die Kanten, die den externen und geschlossenen Lochrändern entsprechen, werden ausgewählt.

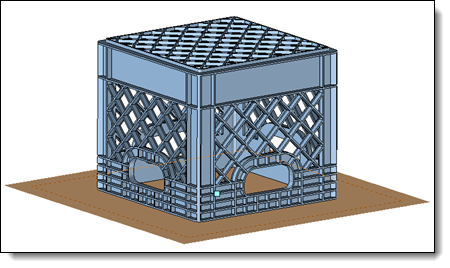

Ausgewählte Ebene zur Erstellung der Kanten aus Ebene

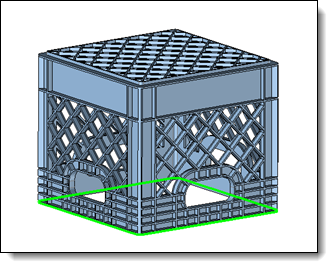

Auswahl externer Kanten

Intern: Mit dieser Option können Sie die Auswahl von Kanten aus dem Schnittpunkt zwischen der ausgewählten Ebene und der zu teilenden Form beschränken. Nur die Kanten, die den internen und geschlossenen Lochrändern entsprechen, werden ausgewählt.

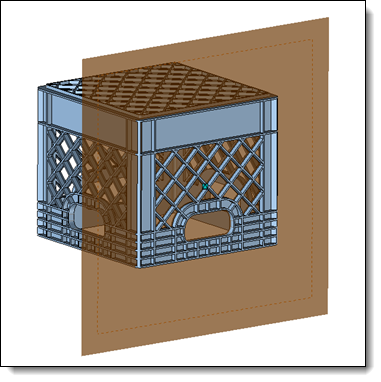

Ausgewählte Ebene zur Erstellung der Kanten aus Ebene

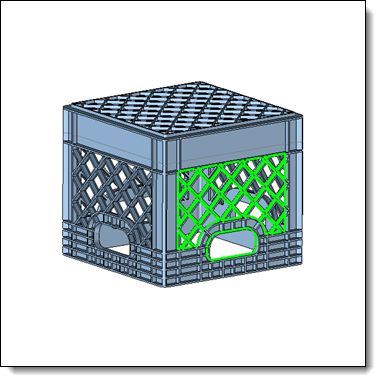

Auswahl interner Kanten

Pfad zwischen 2 Kanten:

Die Auswahl kann durch Erstellen eines Pfads zwischen zwei Kanten beschränkt werden.

Sie können nur Kanten auswählen, die den Pfad beschränken, wenn der Vorschaumodus aktiviert ist.

Startkante: Wählen Sie die erste Kante des gewünschten Pfads aus.

Umkehren: Mit dieser Option können Sie die Richtung des Pfads umkehren. Die Richtung kann mithilfe des Pfeils im Grafikbereich umgekehrt werden.
Endkante: Sie können eine Endkante auswählen, um den Pfad zu trimmen. Wenn keine Endkante ausgewählt ist, wird die vollständige Schleife ausgewählt.

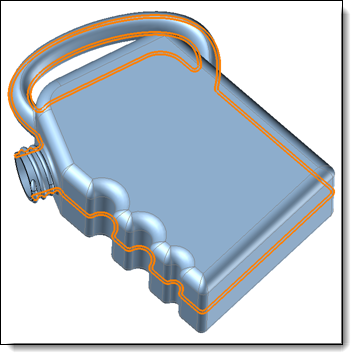

Vorauswahl ohne Einschränkung.	Auswahl über einen Pfad zwischen zwei Kanten

Änderungen / Zusätzliche Informationen:

Wenn die Kanten, die dem Schnittpunkt zwischen der zu teilenden Form und der ausgewählten Ebene entsprechen, nicht am Bauteil vorhanden sind, werden sie automatisch mit einer Prägeoperation erstellt.
Die mit diesem Befehl erfassten Kanten werden automatisch der Liste der ausgewählten Kanten im Befehl Trennkanten hinzugefügt. Dies ist eine Vorauswahl. Es ist immer noch möglich, andere Kanten hinzuzufügen oder zu entfernen, indem sie direkt auf der zu teilenden Form ausgewählt werden.
