Auswurfstreckenparameter











Mit diesem Befehl können Sie ganz einfach einen Auswurfstreckenparameter basierend auf den Teilen und den Kernformeinsätzen erstellen, die im Formdokument enthalten sind. Diese Strecke kann danach zum Berechnen der Formsimulation herangezogen werden.



Erstellungsphasen / Verwendung:



Wählen Sie den Befehl Konstruktion > Parameter > Andere Parameter > Auswurfstreckenparameter… aus dem Dropdown-Menü aus.



  1. Geben Sie den Namen des Parameters ein, den Sie erstellen möchten.

  2. Wenden Sie den Berechnungsmodus des gewünschten Parameters an.

  3. Abhängig von der gewünschten Referenzrichtung.

  4. Das Ergebnis der Parameterberechnung wird als Indikation angegeben.

  5. Bestätigen Sie .







  • Es ist möglich, diesen Parameter direkt über die Schaltfläche im Befehl Formsimulation zu erstellen.







Verfügbare Optionen:



  • Name: Standardmäßig heißt der Parameter Auswurfstrecke. Es ist möglich, einen neuen Namen zu wählen.

  • Modus: Es werden drei Modi zur automatischen Berechnung des Parameters vorgeschlagen:

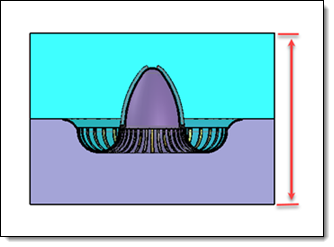

    Endpunkte für untere und obere Fixierungen

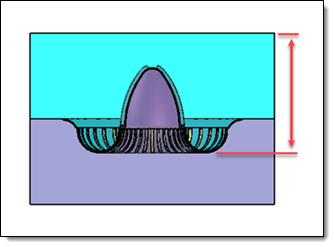

    Endpunkte für untere Teile und oberen Block

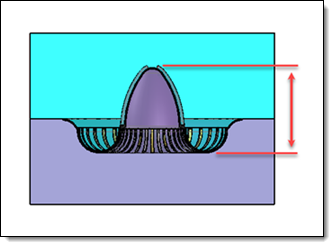

    Bauteilendpunkte



  • Referenzrichtung: Diese Option wird verwendet, um die Teileendpunkte des ausgewählten Modus in dieser Richtung zu berechnen.

  • Ergebnis:  Das Ergebnis der Parameterberechnung wird als Indikation angegeben.
