TraceParts-Komponente importieren







Links/Videos :





Mit diesem Befehl kann Ihr Internet-Browser auf der www.tracepartsonline.net Website geöffnet werden, damit Sie eine Komponente finden können, die in TopSolid einbezogen ist.



Erstellungsphasen / Verwendung:



Wählen Sie den Befehl Datei > Konverter > TraceParts-Komponenten importieren... von der TopSolid-Schaltfläche aus.



  1. Öffnen Sie eine Baugruppe.

  2. Führen Sie den oberen Befehl aus.

  3. Wählen Sie eine Komponente auf der Website aus.

  4. Klicken Sie auf CAD-Einfügung. Sie können es auch herunterladen, um es später mit einzuschließen.

  5. Die Komponente erscheint in der Baugruppe. Sie müssen nur einige Positionierungszwangsbedingungen hinzufügen.





  • „TraceParts online“ muss auf dem Computer installiert sein. Die Installation wird im Kapitel Sonstiges des Installationshandbuchs erklärt. Auf der TraceParts Website muss ein Konto verwendet werden. Eine Lizenz kann erforderlich sein. Alle Fragen über die TraceParts-Website, deren Benutzung und Lizenz müssen an den TraceParts-Kundendienst gestellt werden.

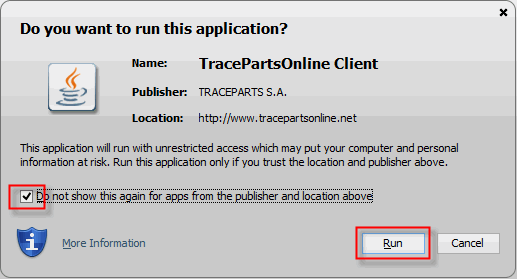

  • Zur Ausführung von JAVA-Tools oder weiteren Tools kann eine Autorisierung verlangt werden, die akzeptiert werden muss.

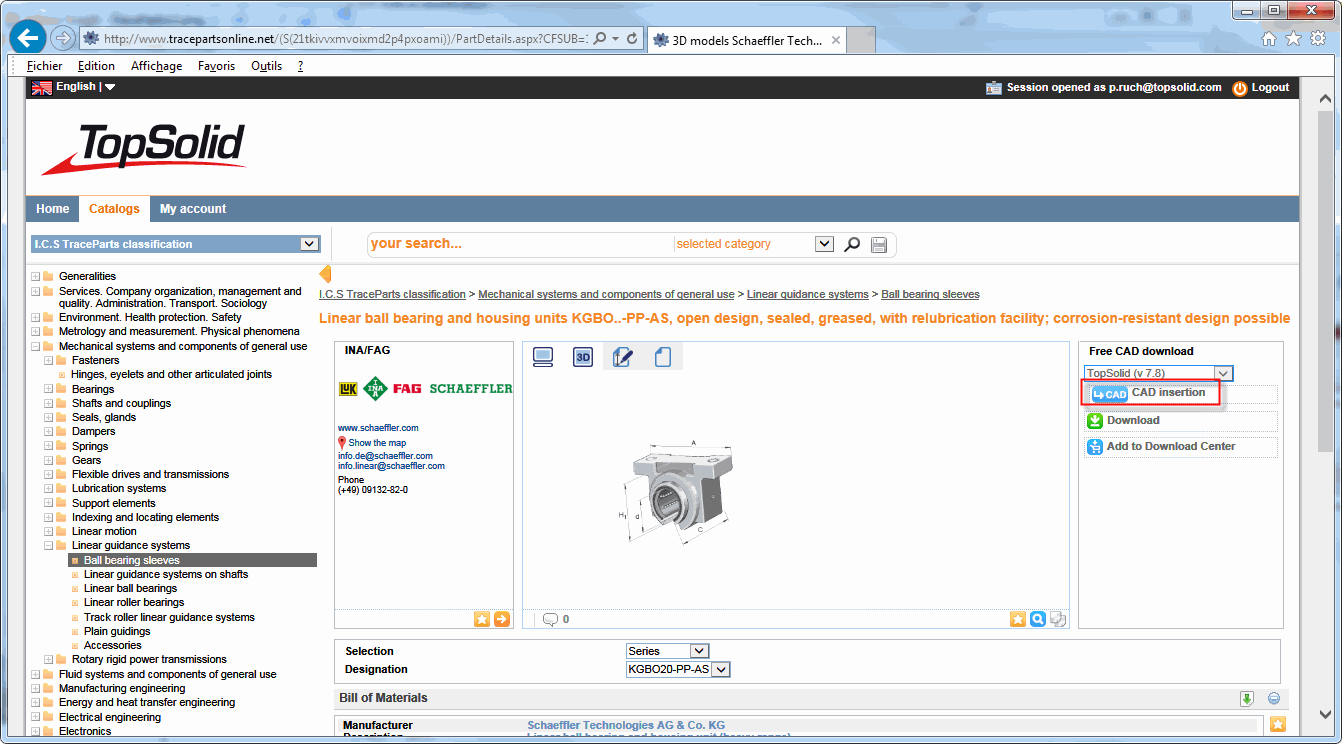

Wählen Sie auf der Website eine Komponente aus und klicken Sie dann auf die Schaltfläche CAD-Einfügung. Wenn Sie nicht angemeldet sind, werden Sie nach Anmeldung und Passwort gefragt.

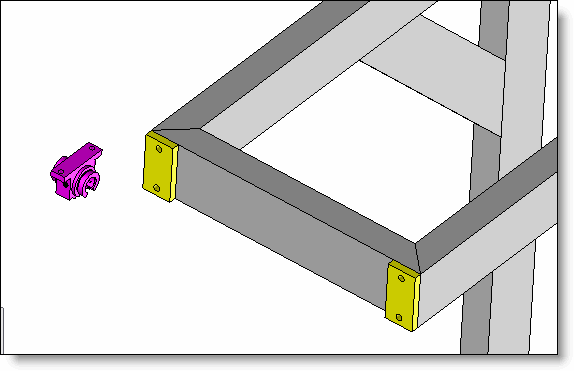

Die Komponente erscheint in der TopSolid Baugruppe, die sich automatisch in Positionierungsbearbeitung befindet.





Die Komponente wird konvertiert und in einer expliziten Familie mit dem entsprechenden Code gespeichert.

  • Die Bibliothek wird „TraceParts + Standardname “ genannt.

  • Der Ordner ist der zerlegte Standardname (z.  B. 8140).

  • Und die explizite Familie verwendet den Namen der Komponente.





Die Verbindung zur TraceParts-Website ist noch aktiv, selbst wenn der Internet-Browser geschlossen ist. Um diese Verbindung zu schließen, verwenden Sie den Befehl TraceParts beenden.
