AutoCad-Attributkonvertierung







Links/Videos :





Mit diesem Befehl kann die Attributzuordnung zwischen TopSolid 7 und AutoCad definiert werden.



Erstellungsphasen / Verwendung:



Wählen Sie den Link Exportieren oder Importieren, je nachdem, welche Attribute Sie definieren möchten.







Doppelklicken Sie auf eine leere Zelle der TopSolid-Spalte:

  • Linientyp: Wählen Sie den TopSolid-Linientyp aus, der konvertiert werden soll (kontinuierlich, Gedankenstrich, Punkt usw.).

  • Linienbreite: Wählen Sie die Linienbreite aus, die konvertiert werden soll (dünn, mitteldünn, mittel usw.).

  • Farbe: Wählen Sie die Farbe aus (mit der Schaltfläche Löschen kann die ausgewählte Farbe gelöscht werden).

  • Layername: Sie können einen TopSolid-Layernamen angeben.



Doppelklicken Sie auf die leere Zelle der AutoCad-Spalte, um die vorstehenden Attribute zu konvertieren:

  • Linientypname: Geben Sie den zu verwendenden AutoCad-Linientypnamen ein (CONTINUOUS usw.).

  • Linienbreite: Wählen Sie die zu verwendende AutoCad-Linienbreite aus.

  • Farbe: Wählen Sie die Farbe aus (mit der Schaltfläche Löschen kann die ausgewählte Farbe gelöscht werden).

  • Layername: Geben Sie den AutoCad-Layernamen ein, der durch den TopSolid-Layernamen ersetzt werden soll.









Doppelklicken Sie auf eine leere Zeile der AutoCad-Spalte:

  • Linientypname: Geben Sie den zu konvertierenden AutoCad-Linientypnamen ein (CONTINUOUS usw.).

  • Linienbreitenbereich: Wählen Sie einen Mindest- und einen Höchstwert aus. Alle AutoCad-Linien in diesem Bereich werden berücksichtigt.

  • Farbe: Wählen Sie die Farbe aus (mit der Schaltfläche Löschen kann die ausgewählte Farbe gelöscht werden).

  • Layername: Sie können einen AutoCad-Layernamen angeben.



Doppelklicken Sie auf die leere Zelle der TopSolid-Spalte, um die vorstehenden Attribute zu konvertieren:

  • Linientyp: Wählen Sie den TopSolid-Linientyp aus, der verwendet werden soll (kontinuierlich, Gedankenstrich, Punkt usw.).

  • Linienbreite: Wählen Sie die zu verwendende TopSolid-Linienbreite aus.

  • Farbe: Wählen Sie die Farbe aus (mit der Schaltfläche Löschen kann die ausgewählte Farbe gelöscht werden).

  • Layername: Geben Sie den TopSolid-Layernamen ein, der durch denAutoCad-Layernamen ersetzt werden soll.









  • Da eine Attributkonvertierung zwischen diesen Produkten definiert ist, wird eine neue Zeile angezeigt, um die Konvertierung neuer Attribute zu definieren.

  • Es ist nicht notwendig, alle Felder eines Attributfensters auszufüllen. Sie können alle kontinuierlichen schwarzen Linien von TopSolid in kontinuierliche gelbe AutoCad-Linien konvertieren, unabhängig von der Dicke.

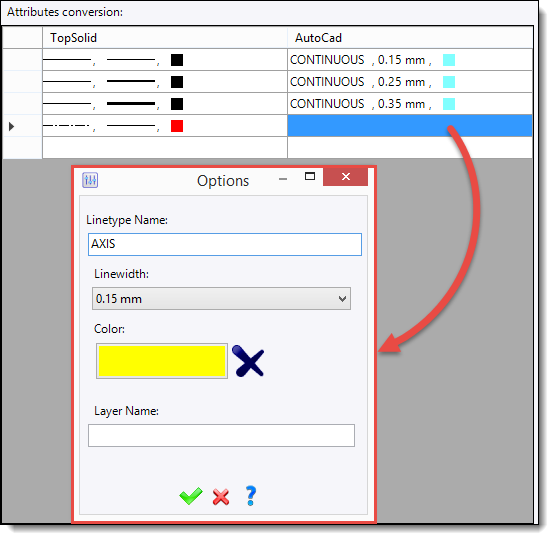

Beispiel der Attributzuordnung zwischen TopSolid und AutoCad.
