Export-Optionen PDF 3D |
Dieser Befehl ermöglicht Ihnen, Exportoptionen für PDF 3D zu ändern.

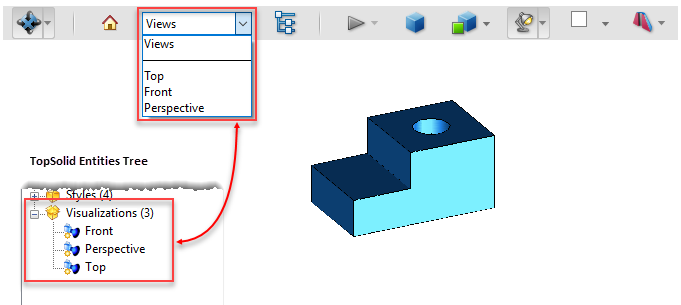

Mit der Option Visualisierungen exportieren können Sie die im 3D-Dokument definierten Visualisierungen in den PDF3D-Ansichten abrufen.
Diese Option ist auch beim Exportieren eines Entwurfdokuments nützlich, in dem die im 3D-Dokument definierte Visualisierung ebenfalls berücksichtigt wird.
Beim Exportieren eines Entwurfsdokuments können Sie mithilfe der Option Nach 3D zu exportierende Ansicht(en) die Ansichten auswählen, deren Orientierung beim Öffnen des PDF-Dokuments mit Acrobat Reader geändert werden kann.
Export eines 3D-Dokuments (Bauteil, Baugruppe usw.):
PDF-Veröffentlichung:
Mit der Option Wählen Sie eine PDF-Vorlage aus können Sie ein PDF-Vorlagendokument auswählen. Diese Vorlage kann aus einer 3D-Ansicht, einer Miniaturansicht von Ansichten, einer Stückliste und Textzonen bestehen.
Die Option Stückliste ist ausgegraut, wenn die Option Wählen Sie eine PDF-Vorlage aus aktiviert und das zu exportierende Dokument eine Baugruppe mit einer oder mehreren Stücklisten ist. Sie ermöglicht die Auswahl der Stückliste und der anzuzeigenden Spalten.
Elementauswahl: Sie können entweder eine der Dokumentdarstellungen oder eine Auswahl an Elementen des Dokuments oder eine der Dokumentgruppen exportieren.
Die Optionen Elemente und Gruppen sind ausgegraut, wenn das zu exportierende Dokument nicht geöffnet ist.
Wenn ein Baugruppendokument mit einem Mechanismus exportiert wird, können Sie wählen, ob eine der Konfigurationen oder Simulationen exportiert werden soll.
In beiden Fällen werden die im Dokument verfügbaren Konfigurationen oder Simulationen in einer Dropdown-Liste angezeigt.
PDM-Ordner:
In PDM exportieren: Wenn diese Option aktiviert ist, wird das Dokument in einen Ordner des aktuellen Projekts exportiert. Es ist nicht auf der Computerfestplatte verfügbar.
Referenzkoordinatensystem: Mit dieser Option können Sie ein anderes als das absolute Koordinatensystem (das standardmäßig verwendet wird) auswählen.
|
Einige Optionen können auch über den Befehl Werkzeuge > Optionen > Konverter > PDF 3D geändert werden. |
