Werkzeugstrecke verfolgen

Mit diesem Befehl kann eine Kamera definiert werden, die auf einer starren Gruppe festgesetzt ist und einer beweglichen starren Gruppe folgt. Diese Werkzeugstrecke kann mit einer Mechanismus-Simulation verbunden werden.

Erstellungsphasen/Verwendung:

Klicken Sie auf das Symbol oder wählen Sie den Befehl Simulation > Werkzeugstrecke verfolgen... aus dem Dropdown-Menü aus.

Wählen Sie die starre Gruppe aus, an der die Kamera fixiert werden soll.
Wählen Sie die bewegliche starre Gruppe zum Folgen aus.
Wählen Sie einen Ankerpunkt der Kamera aus.
Wählen Sie die vertikale Richtung für diese Kamera aus.
Wählen Sie den Zielpunkt der Kamera aus. Dieser Punkt muss zum Folgen auf der beweglichen starren Gruppe ausgewählt sein.
Bestätigen Sie durch Klicken auf .

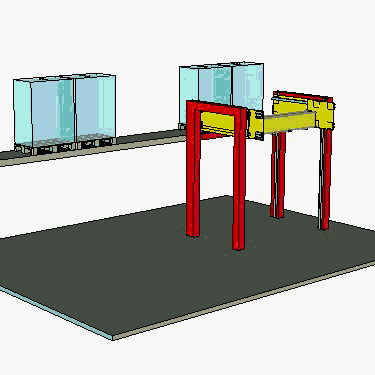

Beispiel einer festgesetzten Kamera, die der gelben Gabel folgt

Die Werkzeugstrecke kann auch starr sein und es ermöglichen, eine Kamera auf der beweglichen starren Gruppe zu haben.
Verschiedene Werkzeugstrecken können in einer variablen Werkzeugstrecke kumuliert sein.

Verfügbare Optionen:

Perspektivische Projektion:

Wenn die Option nicht aktiviert ist, geben Sie die Feldhöhe der Sicht ein.

Wenn die Option aktiviert ist, muss der Sicht-Feldwinkel eingegeben werden. In diesem Fall ist die Kamera konisch.
