Diese Option erlaubt die Modifizierung der Polygonisation der zu schachtelnden Bauteile.

Erstellungsphasen / Verwendung:

Wählen Sie den Befehl Schachtelung > Schachtelung... aus dem Optionenmenü des Schachtelungsdokuments.

1. Ändern Sie die lineare Toleranz und die Toleranz der Winkel der Polygonisation.

2. Bestätigen Sie durch Klicken auf .

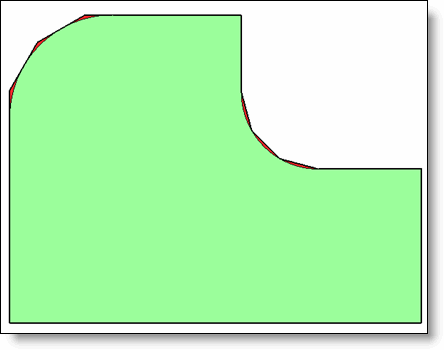

Das polygonisiert Teil wird zum Lösungsvorgang der Schachtelung gesendet, der keine Kurven und Bögen kennt. TopSolid erstellt eine Polygonisierung der zu schachtelnden Profile. Dies garantiert, dass der gesamte Abschnitt innerhalb des platzierten Polygons liegt. Diese Profile werden zuvor in Bögen und Linien zerlegt, dann werden die Bögen polygonisiert, indem das Material innerhalb des geschachtelten Polygons gehalten wird.
