Dieser Befehl ermöglicht Ihnen, eine Animation der Montage/Demontage zu erstellen, in der mehrere Verschiebungen (Translationen und Rotationen) enthalten sein können. Sie können außerdem damit definieren, wann diese Verschiebungen ausgeführt werden müssen. Diese Animation kann abgespielt und/oder aufgezeichnet werden.

Erstellungsphasen / Verwendung:

Klicken Sie auf das Symbol oder wählen Sie Montage > Animation... aus dem Dropdown-Menü.

1. Geben Sie einen Namen für die Animation ein.

2. Alle Bewegungen werden im Ablaufdiagramm mit der gleichen Dauer platziert. Sie können sie verschieben, indem Sie sie mit der Maus in eine Spur und von einer Spur zur anderen ziehen.

3. Bestätigen.

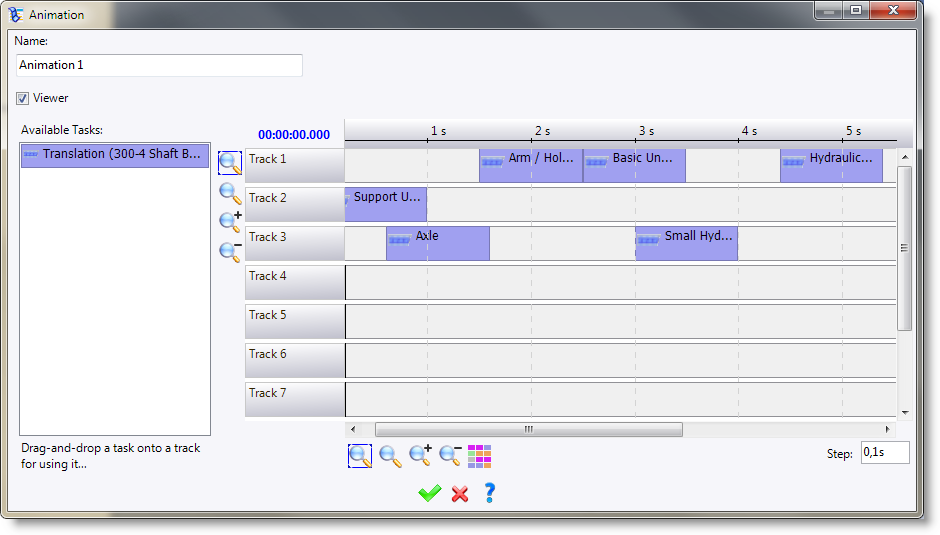

Klicken Sie auf das Bild unten für weitere Informationen.

Änderungen / Zusätzliche Informationen:

Für alle Änderungen hinsichtlich der Animation verwenden Sie das Popup- Menü vom Elementbaum im Ordner Animationen:

• Mithilfe des Popup- Menüs im Elementbaum benennen Sie eine Animation oder Bewegungen um oder löschen diese.

• Um die Startzeit und die Dauer zu ändern oder eine Bewegung umzubenennen, verwenden Sie das Kontextmenü der Aufgabe. Um die Startzeit und die Dauer zu ändern, können Sie auch das Rechteck verschieben, das die Bewegung darstellt.

• Vom Ablaufdiagramm entfernte Bewegungen erscheinen in der Aufgabenspalte, die dann erneut in das Ablaufdiagramm gezogen werden können.
