Dieser Befehl erlaubt Ihnen, das symmetrische Muster zu definieren.



Wählen Sie den Befehl Werkzeuge > Muster > Symmetrische Muster... aus dem Drop-Down-Menü aus.



  1. Wählen Sie die Art der Symmetrie aus. (Achse, Punkt, Ebene oder Doppelebene).

  2. Wählen Sie das entsprechende geometrische Element aus.( Achse, Punkt, Ebene oder 2 Ebenen).

  3. Wählen Sie den Transformationstyp aus.

  4. Wählen Sie die benötigten Elemente in Bezug auf den ausgewählten Transformationstyp aus.







Der Transformationstyp ermöglicht es Ihnen, Bauteile symmetrisch um einen Punkt, eine Achse, eine Ebene oder ein Ebenenpaar zu verteilen, ohne ein Spiegelteil zu erstellen oder eine Symmetrie zu deklarieren.

Dies gilt bei einem anderen Transformationstyp als "Symmetrie". Hierbei muss ein Spiegelteil erstellt oder die Ebenensymmetrie oder Rotationssymmetrie definiert werden.





Konvertierung

Rotation

Rotation und Translation

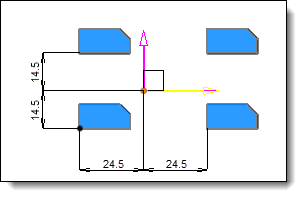

Doppelte Ebenensymmetrie (XZ als erste Ebene und YZ als zweite Ebene).

TopSolid symmetrisiert den Referenzpunkt in Bezug auf die ausgewählten Ebenen und konvertiert die Form an diesen Punkten.

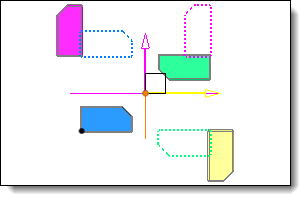

Doppelte Ebenensymmetrie (XZ als erste Ebene und YZ als zweite Ebene).

TopSolid symmetrisiert den Referenzpunkt mit der ersten Ebene und fügt eine Rotation von 90 ° zur Form hinzu (Exemplar oben links). Dann wird der Referenzpunkt des neuen Exemplars mit der zweiten Ebene symmetrisiert, und eine Drehung von 90 ° (Exemplar oben rechts) wird hinzugefügt usw.

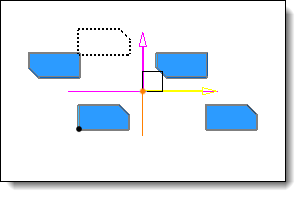

Doppelte Ebenensymmetrie (XZ als erste Ebene und YZ als zweite Ebene).

TopSolid symmetrisiert den Referenzpunkt mit der ersten Ebene und fügt eine Rotation von 180 ° zur Form hinzu (Exemplar oben links). Dann wird der Referenzpunkt mit der zweiten Ebene symmetrisiert, und die zwei ersten Exemplare werden an diesem neuen Punkt konvertiert, um Exemplare auf der rechten Seite zu erhalten.





Im Hinblick auf den Transformationstyp Rotation gilt: Wenn der Symmetrietyp Doppelebene ist, beträgt der Rotationswinkel jedes Exemplars 90 ° (gegen den Uhrzeigersinn in Bezug auf die ausgewählte Rotationsrichtung).

Ansonsten beträgt der Rotationswinkel für alle anderen Symmetrietypen 180 °.
